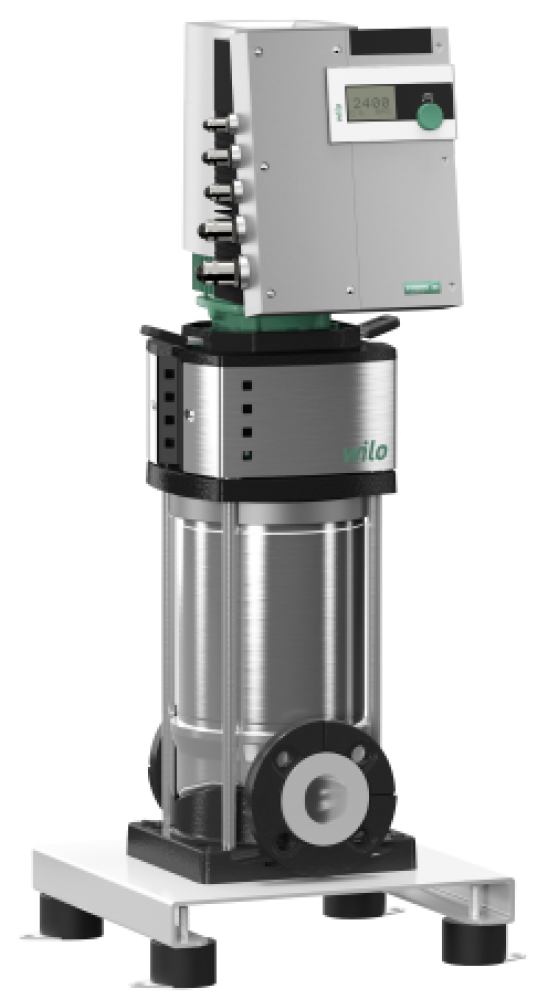

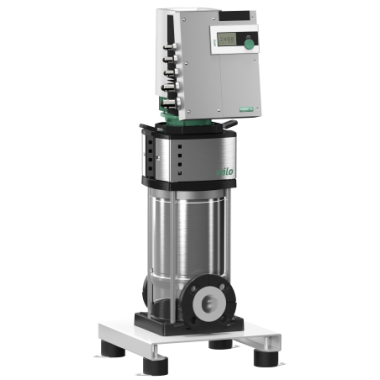

Центробежный насос Wilo-Helix EXCEL

Тип Высокоэффективный нормальновсасывающий высоконапорный центробежный насос, полностью из нержавеющей стали, с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2, в вертикальном исполнении с интегрированным High Efficiency Drive и линейными подсоединениями. Применение Водоснабжение и повышение давления Промышленные циркуляционные установки Технологическая вода Закрытые контуры охлаждения Моечные установки ирригации

• Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
• Интегрированное электронное регулирование благодаря «High Efficiency Drive»
• Простое управление благодаря проверенной технологии зеленой кнопки и наглядному ЖК-дисплею
• Удобные для пользователя скользящие торцевые уплотнения в виде картриджа X-Seal и разборная муфта (от 5,5 кВт) для быстрого технического обслуживания
• Гибкая интеграция в автоматизированную систему управления зданием
• Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)

Технические характеристики

• Минимальный индекс эффективности (MEI) 0,7

• Электроподключение:
  • 3~ 50 Гц: 400 В +/-10%
  • 3~ 60 Гц: 380 В +/-10%
  • 3~ 60 Гц: 480 В +/-10%
• Диапазон температуры перекачиваемых жидкостей:
  • Helix EXCEL 2 – 16 (EPDM): От -30 °C до +120 °C
  • Helix EXCEL 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): От -15 °C до +90 °C
  • Helix EXCEL 22 – 36 (EPDM): От –20 °C до +120 °C
  • Helix EXCEL 22 – 36 для агрессивных перекачиваемых жидкостей (FKM): От –15 °C до +90 °C (от –30 °C до +120 °C с уплотнением EPDM по запросу)
• Макс. рабочее давление: 16/25 бар
• Класс защиты: IP55
• Макс. температура окружающей среды: От -15 °C до +50 °C (другие диапазоны температур по запросу)
• Доступные модели:
  • Helix EXCEL 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
  • Helix EXCEL 22 – 36: PN 16 и PN 25 с фланцами круглой формы в соответствии с ISO 2531 и ISO 7005

Обозначение

Оснащение/функции

• Рабочие колеса, ведущие колеса и ступенчатый корпус из коррозионно-стойкого материала

Материалы

Helix EXCEL 2, 4, 6, 10, 16:

Стандартное исполнение

• Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
• Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
• Вал из нержавеющей стали 1.4301 (AISI 304) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Для агрессивных перекачиваемых жидкостей

• Рабочие колеса, ступенчатый корпус и ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
• Корпус насоса из нержавеющей стали 1.4404 (AISI 316L)
• Вал из нержавеющей стали 1.4404 (AISI 316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под уплотнением вала 1.4404 (AISI 316L)
• Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
• Трубный кожух из нержавеющей стали 1.4404 (AISI304)

Helix EXCEL 22, 36, 52:

Стандартное исполнение

• Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4307 (AISI 304L)
• Корпус насоса из нержавеющей стали 1.4301 (AISI 304) или серого чугуна EN-GJL 250 с катафорезным покрытием, свободные фланцы из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix V 22/EN-GJS 400 для Helix EXCEL 36-52.
• Вал из нержавеющей стали 1.4057 (AISI 431)
• Втулка под скользящим торцовым уплотнением 1.4404 (AISI316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Трубный кожух из нержавеющей стали 1.4301 (AISI316L)

Для агрессивных перекачиваемых жидкостей

• Ступенчатый корпус, рабочие колеса, ведущее колесо из нержавеющей стали 1.4404 (AISI 316L)
• Корпус насоса из нержавеющей стали 1.4409 (AISI 316L), свободные фланцы из серого чугуна с катафорезным покрытием EN-GJS 250 для Helix EXCEL 22/EN-GJS-400 для Helix EXCEL 36-52.
• Опорная рама из нержавеющей стали 1.4301 (AISI 304)
• Вал из нержавеющей стали 1.4404 (AISI316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
• Втулка под уплотнением вала 1.4404 (AISI 316L)
• Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
• Трубный кожух из нержавеющей стали 1.4404 (AISI 316L)

Комплект поставки

• Многоступенчатый высоконапорный центробежный насос Helix EXCEL
• Инструкция по монтажу и эксплуатации
• Helix EXCEL 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
