Тип

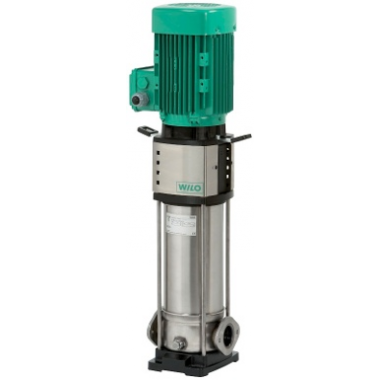

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос из нержавеющей стали вертикального исполнения с подключениями Inline
Применение
Водоснабжение и повышение давления промышленные циркуляционные системы Технологическая вода Контуры циркуляции охлаждающей воды Системы пожаротушения Моечные установки Ирригация
Обозначение
Пример: Helix V1602-1/16/E/K/../400-50 Helix V Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении 16 Расход в м3/ч 02 Количество рабочих колес 1 Материал изготовления насоса 1 = корпус насоса 1.4301 (AISI 304) 2 = корпус насоса 1.4404 (AISI 316L) E Вид уплотнения K скользящее торцевое уплотнение в виде картриджа .. опция 400 Подключаемое напряжение в В 50 Частота в Гц
Особенности/преимущества продукции
Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, обработанная лазерной сваркой Стандартный мотор IE2 IEC, 3-фазный, 2-полюсный (IE3 по запросу) Вся серия HELIX оснащена удобным для пользователя скользящим торцевым уплотнением в виде картриджа (со стандартным уплотнением) X-Seal , облегчающим проведение техобслуживания. Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт) Благодаря новому дизайну соединительного элемента, имеющемуся в двух исполнениях, обеспечивается непосредственный доступ к скользящему торцевому уплотнению Специальные прочно смонтированные рымы для транспортировки облегчают установку насоса Стандартное положение клеммной коробки, выверенное на всасывающем фланце, можно при желании изменить Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы Коррозионностойкий вал благодаря втулке из нержавеющей стали Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM)
Технические данные
Стандартная версия Рабочие колеса и ступенчатый корпус из нержавеющей стали 1.4307 Корпус насоса из нержавеющей стали 1.4301 Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие) Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения) Втулка под скользящим торцевым уплотнением 1.4404 Уплотнительное кольцо из EPDM Трубный кожух из нержавеющей стали 1.4301 Для агрессивных сред Рабочие колеса и ступенчатый корпус из нержавеющей стали 1.4404 Корпус насоса из нержавеющей стали 1.4404 Фундаментальная рама и фонарь EN-GJL-250 (катафорезное покрытие) Вал из нержавеющей стали 1.4404 Втулка под скользящим торцевым уплотнением 1.4404 Уплотнительное кольцо из FKM (EPDM по запросу) Трубный кожух из нержавеющей стали 1.4404 Оснащение/функции
Коррозионностойкие рабочее и ведущее колесо и ступенчатый корпус.
Описание/конструкция
Насосы - по запросу - можно согласовать с конкретными условиями (например, защиту мотора, AteX, более широкий диапазон температур). Серия Helix имеется также со встроенным частотным преобразователем Дополнительные данные см. в информации о продуктах Helix VE.
Материалы
Рабочие колеса и ступенчатый корпус из нержавеющей стали 1.4307 Корпус насоса из нержавеющей стали 1.4301 Вал из нержавеющей стали 1.4301 Втулка под скользящим торцевым уплотнением 1.4404 Уплотнительное кольцо из EPDM Напорный кожух из нержавеющей стали 1.4301
Объем поставки
Многоступенчатый высоконапорный центробежный насос Контрфланцы с соответствующими винтами и уплотнительными кольцами (исполнение PN16) или винты, гайки и уплотнения для крепления контрфланца (исполнение PN25) Инструкция по монтажу и эксплуатации Встроенная воронка для облегчения заполнения насоса
