Тип

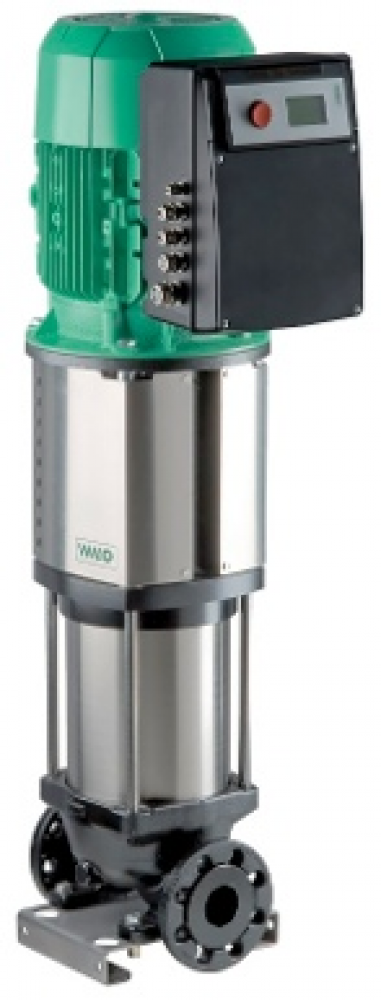

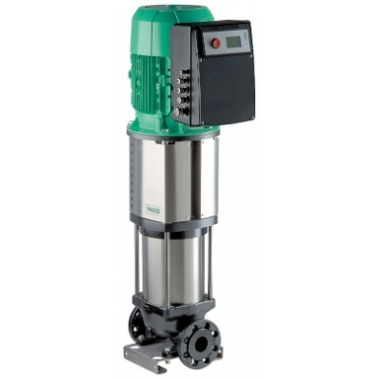

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с подключениями Inline и встроенным частотным преобразователем с воздушным охлаждением Применение
Водоснабжение и повышение давления промышленные циркуляционные системы Технологическая вода Контуры охлаждающей воды Моечные установки Ирригация
Обозначение
Пример: Helix VE1602-1/16/E/3-2-2G Helix VE Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении (с электронным управлением) 16 Расход в м3/ч 02 Количество рабочих колес 1 Материал изготовления насоса 1 = корпус насоса 1.4301 (AISI 304) 2 = корпус насоса 1.4408 (AISI 316) 3 = корпус насоса EN-GJL-250 (катафорезное покрытие) 16 Максимальное рабочее давление в бар E Вид уплотнения 3 3~ 2 2-полюсный 2G Частотный преобразователь, второе поколение
Особенности/преимущества продукции
Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, обработанная лазерной сваркой Стандартные моторы IE2-IEC (соотв.) Встроенный частотный преобразователь с большим диапазоном регулирования Опциональные интерфейсы до 7,5 кВт для связи с шиной посредством штепсельных IF-модулей Сменная муфта обеспечивает быструю и простую замену мотора (от 7,5 кВт) Благодаря новому дизайну соединительного элемента, имеющемуся в двух исполнениях, обеспечивается непосредственный доступ к скользящему торцевому уплотнению Простая процедура смены насоса, не требующая замены трубопровода Насосы HELIX, благодаря модульному устройству корпуса, можно устанавливать в имеющейся системе трубопровода. Удобные для пользователя кассетные скользящие торцевые уплотнения, оснащенные стандартным уплотнением для простоты технического обслуживания. Допуск для работы с питьевой водой по ACS/KTW/WRAS для всех деталей, контактирующих с перекачиваемой средой
Технические данные
Электроподключение: 3~ 380-400 В 50 & 60 Гц Температура перекачиваемой среды: от -20 до 120 °C Макс. рабочее давление: 16/25 бар Класс защиты IP55 (11 кВт: IP 54) Темп. окр. среды: макс. +40°C Предлагаемые конструктивные типы: PN16 и PN25 с круглыми свободными фланцами в соответствии с ISO 2531 и ISO 7005 Оснащение/функции
Встроенный частотный преобразователь, контроль температуры мотора и защита от перегрузки Коррозионностойкие рабочее и ведущее колесо и ступенчатый корпус. Объем поставки
Многоступенчатый высоконапорный центробежный насос с частотным преобразователем Болты, гайки и уплотнения для закрепления контрфланца Инструкция по монтажу и эксплуатации
