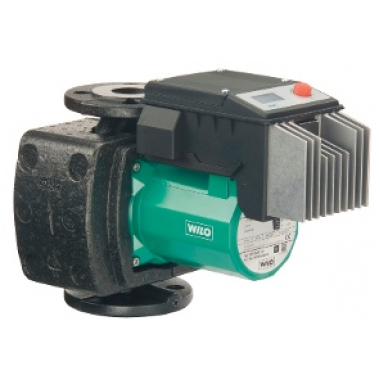

Циркуляционный насос с мокрым ротором Wilo-TOP-E с резьбовым или фланцевым соединением и автоматической регулировкой мощности Применение
Подробное описание
Циркуляционный насос с мокрым ротором Wilo-TOP-E с резьбовым или фланцевым соединением и автоматической регулировкой мощности Применение
Системы отопления и промышленные циркуляционные системы Обозначение
Пример: TOP-E 40/1-10 TOP-E Энергоэкономичный насос (с резьбовым или фланцевым соединением), электронно регулируемый 40/ Номинальный внутренний диаметр для подсоединения 1-10 Диапазон номинального напора [м]
Преимущества продукции
Бесступенчатое регулирование мощности и несколько регулирующих функций для энергоэкономичного режима работы (до 50% экономии электроэнергии по сравнению с нерегулируемыми насосами систем отопления) Режим работы «Autopilot» для автоматического снижения частоты вращения благодаря самообучающейся системе с нечеткой логикой. Простое управление за счет серийно встроенного дисплея и панели ручного управления (однокнопочное управление). Возможность дистанционного управления функциями насоса и их дистанционного запроса при помощи IR-модуля/IR-монитора Wilo Дополнение системы за счет дополнительного коммуникационного модуля LON и PLR Технические данные
Допустимый диапазон температур от +20° C до +110° C Подключение к сети 1~230 В, 50 Гц Класс защиты IP 43 Резьбовое- или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100 Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар) Оснащение/функции
Режимы работы Ручной режим управления (n=постоян.) p-c для постоянного перепада давления p-v для переменного перепада давления p-T для температурно-зависимого перепада давлений (программируется через IR-модуль, IR-монитор или LON) Ручное управление Настройка режимов работы Настройка требуемого перепада давления Настройка автоматического режима снижения частоты вращения ВКЛ./ВЫКЛ. насоса Настройка частоты вращения (ручное переключение) Автоматическое управление Бесступенчатая регулировка мощности в зависимости от режима работы Автоматический режим снижения частоты вращения Функция разблокирования Плавный пуск (кроме TOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6) Полная защита мотора со встроенной электронной системой размыкания Внешнее управление Управляющий вход «Выкл. по приоритету» (кромеTOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6) Управляющий вход «Analog In 0 - 10 В» (дистанционное изменение частоты вращения) (кроме TOP-E 25(30)/1-7, TOP-E 30/1-10, TOP-E 40/1-4 и TOP-E 50/1-6) Сигнализация и индикация Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) Индикатор неисправности ЖК дисплей для индикации параметров насоса и кодов ошибок Обмен данными Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-монитором Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь WILO или специальные модули связи, Возможно с IF-модулями (принадлежности) Последовательный цифровой интерфейс LON для подключения к сети LONWorks, Возможно с IF-модулями (принадлежности) Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса) Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру: Возможны различные комбинации с IF-модулями (принадлежности) Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинации с IF-модулями (принадлежности) Оснащение Для насосов с фланцевым соединением: Исполнения фланца Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16, Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6, Специальное исполнение для насосов DN 40 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16, Гнездо для опционального дополнения IF-модулями Wilo Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией. Материалы
Корпус насоса: серый чугун, в зависимости от типа, также бронза Рабочее колесо: Синтетический материал Вал: Нержавеющая сталь Подшипники: металлографит Объем поставки
Насос Теплоизоляция корпуса С уплотнениями для резьбового соединения С подкладными шайбами фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 - DN 65) Инструкция по монтажу и эксплуатации Опции
Специальное исполнение для рабочего давления PN 16 (за отдельную плату) Специальные исполнения с корпусом из бронзы (за отдельную плату) Принадлежности
Резьбовые соединения для резьбового подсоединения ИК-модуль ИК-монитор IF-модули: PLR, LON Аналоговый интерфейсный преобразователь AnaCon Цифровой интерфейсный преобразователь DigiCon/DigiCon-A
