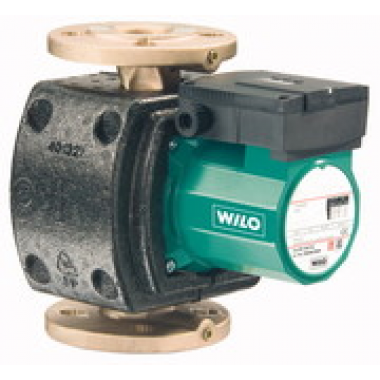

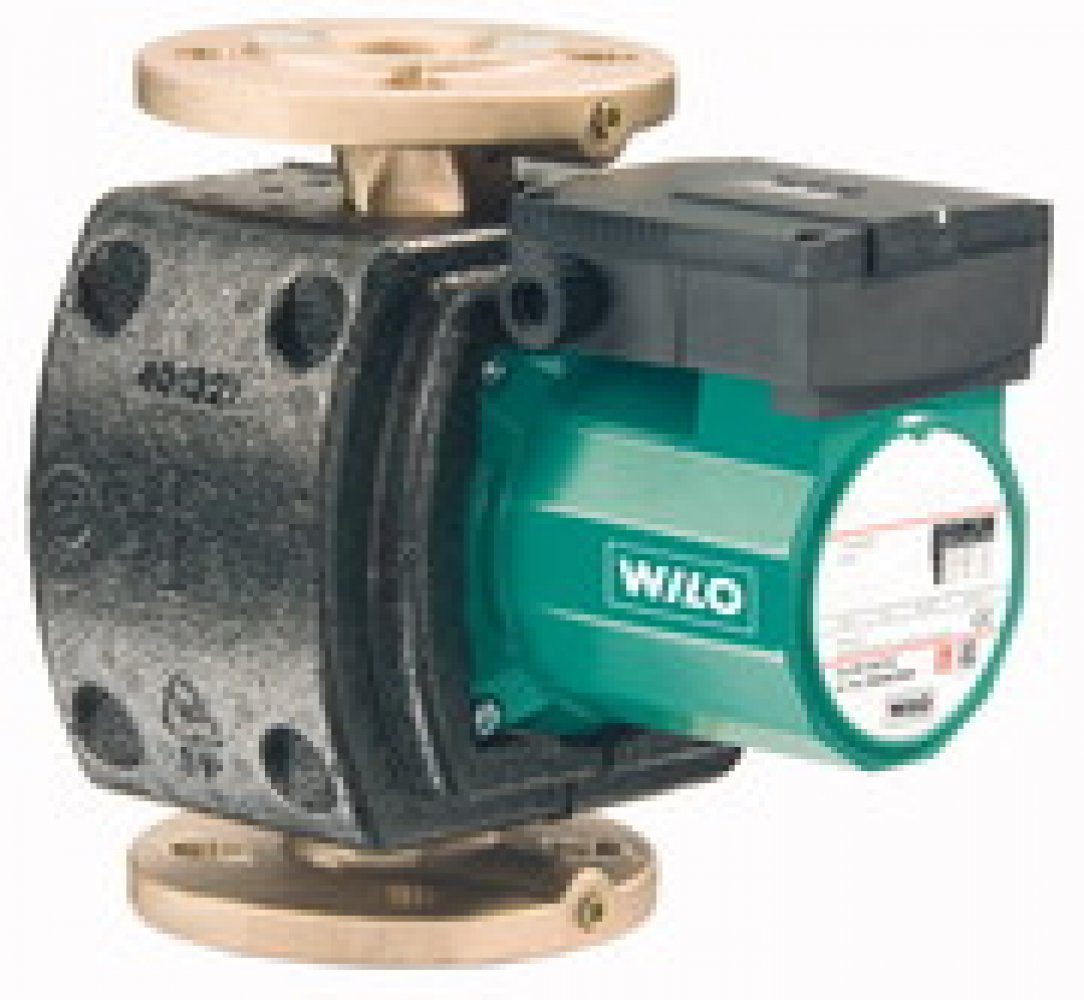

Wilo-TOP-S/-SD/-Z/-D/-RL/-I
Wilo-Protect-Module C
Ручное согласование потребной мощности насоса 3-ступенчатым переключателем Серийно с теплоизоляцией. Устанавливается просто, благодаря комбинированному фланцу PN 6/PN 10 ( DN 40 - DN 65) Возможна двусторонняя подводка кабеля к клеммной коробке (от P2 250 Вт) со встроеннымлепестковым зажимом кабеля Класс защиты IP .44 Технические характеристики Допустимый диапазон температур TOP-Z 20/4 и TOP-Z 25/6 питьевая вода жесткостью до 18 °dH: макс. +65° C, в кратковременном режиме (2 ч) до +80° CНачиная с TOP-Z 25/10 питьевая вода жесткостью до 20 °dH: макс. +80° C, в кратковременном режиме (2 ч) до +110° CВода систем отопления: от -20° C до +110° C TOP-Z 20/4 и TOP-Z 25/6 питьевая вода жесткостью до 18 °dH: макс. +65° C, в кратковременном режиме (2 ч) до +80° C Начиная с TOP-Z 25/10 питьевая вода жесткостью до 20 °dH: макс. +80° C, в кратковременном режиме (2 ч) до +110° C Вода систем отопления: от -20° C до +110° C Подключение к сети:1~230 В, 50 Гц (в зависимости от типа до TOP-Z 40/7)3~230 В, 50 Гц (опционально с конденсатором)3~400 В, 50 Гц 1~230 В, 50 Гц (в зависимости от типа до TOP-Z 40/7) 3~230 В, 50 Гц (опционально с конденсатором) 3~400 В, 50 Гц Класс защиты IP .44 Резьбовое или фланцевое соединение (в зависимости от типа) Rp до DN 80 макс. рабочее давление при стандартном исполнении: 6/10 бар т.е. 6 или 10 бар (специальное исполнение: 10 бар или 16 бар) Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа) Рабочее колесо: Пластмасса Вал: нержавеющая сталь/керамика Подшипники: графит, пропитанный синтетической смолой Насос С уплотнениями для резьбового соединения Инструкция по монтажу и эксплуатации Теплоизоляция корпуса С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65) Наименование TOP-Z Артикул TOP-Z40/7 EM PN6/10 GG 2046631 TOP-Z40/7 DM PN6/10 GG 2046632 TOP-Z50/7 DM PN6/10 GG 2046633 TOP-Z65/10 DM PN6/10 GG 2046634 TOP-Z80/10 DM PN6 GG 2046635 TOP-Z80/10 DM PN10 GG 2046636 TOP-Z20/4 EM PN6/10 2045519 TOP-Z20/4 DM PN6/10 2045520 TOP-Z25/6 EM PN6/10 2045521 TOP-Z25/6 DM PN6/10 2045522 TOP-Z25/10 EM PN6/10 2061964 TOP-Z25/10 DM PN6/10 2061965 TOP-Z30/7 EM PN6/10 RG 2048340 TOP-Z30/7 DM PN6/10 RG 2048341 TOP-Z30/10 EM PN6/10 RG 2059857 TOP-Z30/10 DM PN6/10 RG 2059858 TOP-Z40/7 EM PN6/10 RG 2046637 TOP-Z40/7 DM PN6/10 RG 2046638 TOP-Z50/7 DM PN6/10 RG 2046639 TOP-Z65/10 DM PN6/10 RG 2046640 TOP-Z80/10 DM PN6 RG 2046641 TOP-Z80/10 DM PN10 RG 2046642
