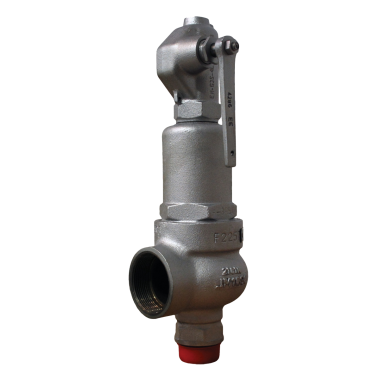

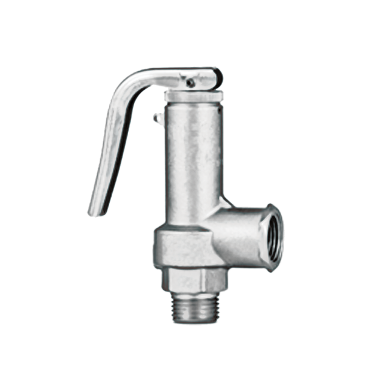

Предохранительные клапаны «Прегран» КПП 495 DN 10–25, PN 3,6–4,0 МПа (Торговый Дом АДЛ, Россия)
Для водяного пара, сжатого воздуха и жидкостей. Клапан предназначен для защиты систем от повышения давления выше допустимого, путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Тип клапана
Полноподъемный, пружинный, угловой, резьбовой, открытой конструкции (возможно исполнение закрытой конструкции, без подрывного рычага, с типом присоединения triclamp).
Настройка клапана
Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).
Вариант применения клапана Прегран» КПП 495 в схеме обвязки паро-воздушного калорифера с системой догрева
.tftable {font-size:12px,color:#333333,width:100%,border-width: 1px,border-color: #6D94C7,border-collapse: collapse,} .tftable th {font-size:12px,background-color:#D7E6FA,border-width: 1px,padding: 8px,border-style: solid,border-color: #6D94C7,text-align:center,} .tftable tr {background-color:#f2f8ff,} .tftable td {font-size:12px,border-width: 1px,padding: 8px,border-style: solid,border-color: #6D94C7,text-align:center,} .tftable tr:hover {background-color:#ffffff,}Тип | Марка | Производитель | |
---|---|---|---|
1 | Сепаратор | Гранстим СПГ | Торговый Дом АДЛ (Россия) |
2 | Клапан запорный | Гранвент | Торговый Дом АДЛ (Россия) |
3 | Фильтр | IS | Торговый Дом АДЛ (Россия) |
4 | Регулирующий клапан | Гранрег КМ | Торговый Дом АДЛ (Россия) |
5 | Прерыватель вакуума | VBS16 | Торговый Дом АДЛ (Россия) |
6 | Манометр | - | - |
7 | Обратный клапан | Гранлок | Торговый Дом АДЛ (Россия) |
8 | Конденсатоотводчик | Стимакс | Торговый Дом АДЛ (Россия) |
9 | Воздухоотводчик | КАТ | Торговый Дом АДЛ (Россия) |
10 | Смотровое стекло | СС | Торговый Дом АДЛ (Россия) |
11 | Предохранительный клапан | Прегран | Торговый Дом АДЛ (Россия) |
12 | Отделитель пара вторичного вскипания | Гранстим | Торговый Дом АДЛ (Россия) |
Предохранительные клапаны «Прегран» КПП 495 PDF, 696.84 Кб PDF Технические характеристики и принцип действия
Характеристики
- DN
- 10 - 32
- PN
- 16 - 40
- T max рабочей среды, С
- 250
- T min окружающей среды, C
- -60
- Бренд
- Прегран
- Вид оборудования
- Клапаны предохранительные
- Давление настройки максимальное, бар
- 36
- Давление настройки минимальное, бар
- 0.2
- Диаметр номинальный входного патрубка, мм
- 10 - 32
- Диаметр номинальный выходного патрубка, мм
- 15 - 50
- Максимальное рабочее давление, бар
- 40
- Материал корпуса
- Латунь, Сталь нержавеющая, Чугун ковкий
- Материал седлового уплотнения
- Витон, Тефлон
- Область применения
- ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика
- Производитель
- ООО Торговый Дом АДЛ
- Рабочая среда
- вода, воздух, пар
- Серия
- КПП 495
- Страна
- Россия
- Тип клапана
- Полноподъемный
- Тип присоединения
- Р/Р
- Шаг настройки давления, бар
- 0.1
