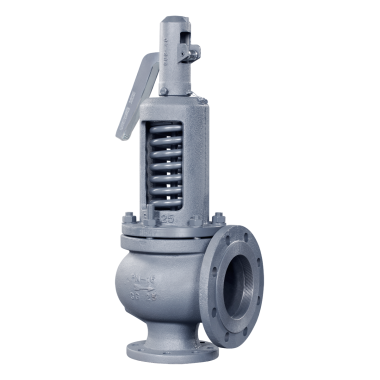

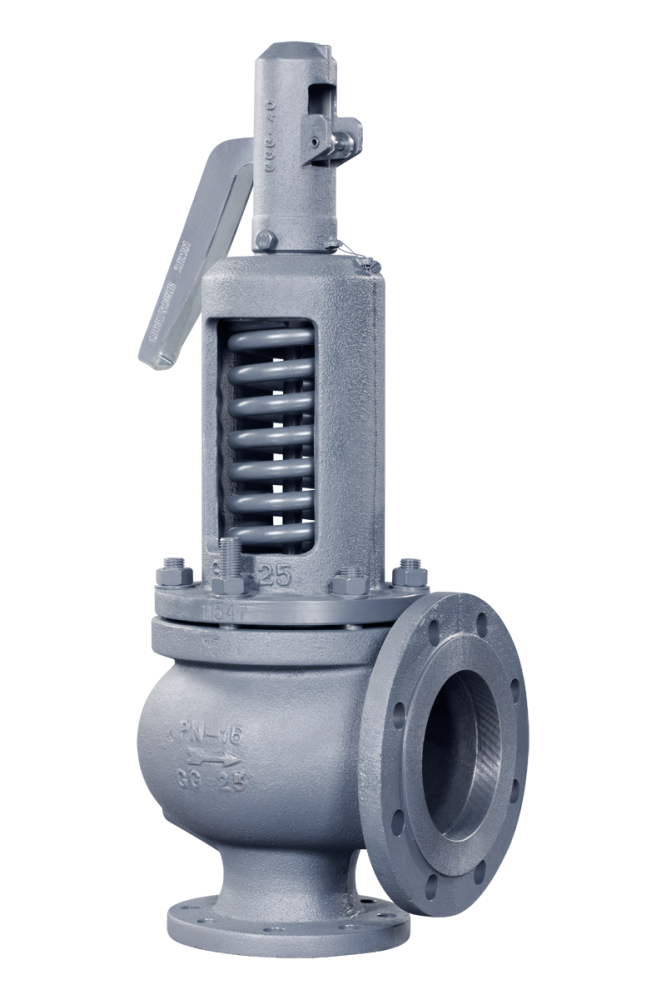

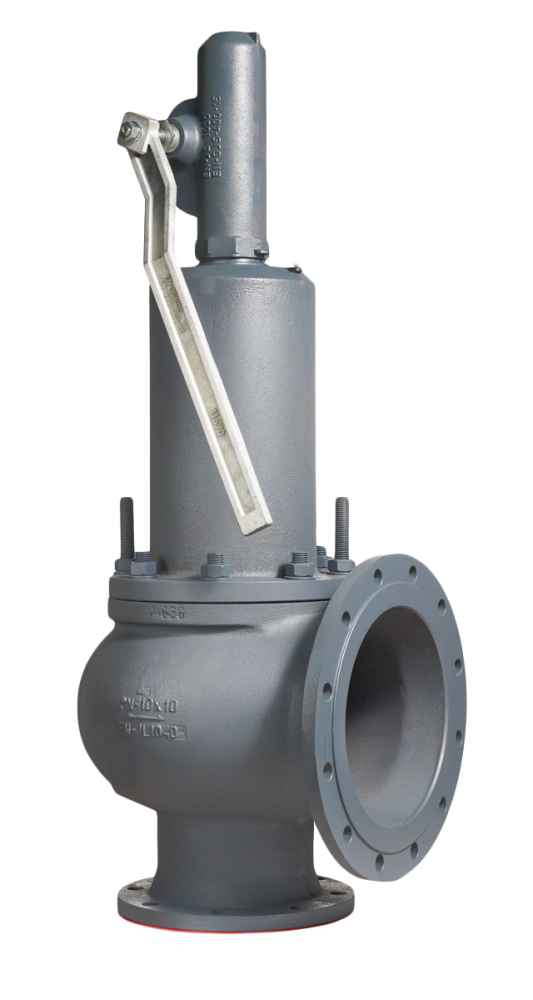

Предохранительный клапан «Прегран» КПП 496 DN 20–400 (Торговый Дом АДЛ, Россия)
Для водяного пара, сжатого воздуха и жидкостей. Стандартное исполнение — для пара и воды.Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Тип клапана
Полноподъемный, пружинный, угловой, фланцевый, закрытой конструкции.
Настройка клапана
Настройка производится с шагом 0,01 МПа. Клапан поставляется заказчику настроенным на требуемое давление начала открытия (давление настройки).
Тип специсполнения (опционально)
- 1 — исполнение с открытой пружиной,
- 2 — без подрывного рычага,
- 3 — со свободным истечением,
- 4 — с мембраной,
- 5 — с блокирующим винтом,
- 6 — пассивированый,
- 7 — газонепроницаемые,
- 8 — с ограничением хода тарелки,
- 9 — с датчиком срабатывания,
Вариант применения клапана Прегран» КПП 496 в схеме обвязки паро-воздушного калорифера
.tftable {font-size:12px,color:#333333,width:100%,border-width: 1px,border-color: #6D94C7,border-collapse: collapse,} .tftable th {font-size:12px,background-color:#D7E6FA,border-width: 1px,padding: 8px,border-style: solid,border-color: #6D94C7,text-align:center,} .tftable tr {background-color:#f2f8ff,} .tftable td {font-size:12px,border-width: 1px,padding: 8px,border-style: solid,border-color: #6D94C7,text-align:center,} .tftable tr:hover {background-color:#ffffff,}| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Сепаратор | Гранстим СПГ | Торговый Дом АДЛ (Россия) |
| 2 | Клапан запорный | Гранвент | Торговый Дом АДЛ (Россия) |
| 3 | Фильтр | IS | Торговый Дом АДЛ (Россия) |
| 4 | Регулирующий клапан | Гранрег КМ | Торговый Дом АДЛ (Россия) |
| 5 | Прерыватель вакуума | VBS | Торговый Дом АДЛ (Россия) |
| 6 | Манометр | - | - |
| 7 | Обратный клапан | Гранлок | Торговый Дом АДЛ (Россия) |
| 8 | Конденсатоотводчик | Стимакс | Торговый Дом АДЛ (Россия) |
| 9 | Воздухоотводчик | Стимакс | Торговый Дом АДЛ (Россия) |
| 10 | Смотровое стекло | СС | Торговый Дом АДЛ (Россия) |
| 11 | Предохранительный клапан | Прегран | Торговый Дом АДЛ (Россия) |
| 12 | Редукционный клапан | КАТ | Торговый Дом АДЛ (Россия) |
Предохранительные клапаны «Прегран» КПП 496-ЗН PDF, 1 Мб PDF Технические характеристики и принцип действия
Характеристики
- DN
- 20 - 400
- PN
- 16 - 100
- T max рабочей среды, С
- 400
- T min окружающей среды, C
- -196 (по запросу) - -60
- Бренд
- Прегран
- Вид оборудования
- Клапаны предохранительные
- Давление настройки максимальное, бар
- 95
- Давление настройки минимальное, бар
- 0.5
- Диаметр номинальный входного патрубка, мм
- 20 - 400
- Диаметр номинальный выходного патрубка, мм
- 32 - 500
- Максимальное рабочее давление, бар
- 100
- Материал корпуса
- Сталь нержавеющая, Сталь углеродистая, Чугун высокопрочный, Чугун серый
- Материал седлового уплотнения
- металл по металлу, мягкое уплотнение (по запросу)
- Область применения
- ИТП, пароконденсатные системы, технологические процессы в промышленности, нефтегазовая промышленность, ЖКХ, малая энергетика
- Производитель
- ООО Торговый Дом АДЛ
- Рабочая среда
- вода, воздух, пар
- Серия
- КПП 496
- Страна
- Россия
- Тип клапана
- Полноподъемный
- Тип присоединения
- Ф/Ф
- Шаг настройки давления, бар
- 0.1
