Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Комплект поставки
- Фланец воротниковый без индивидуальной упаковки

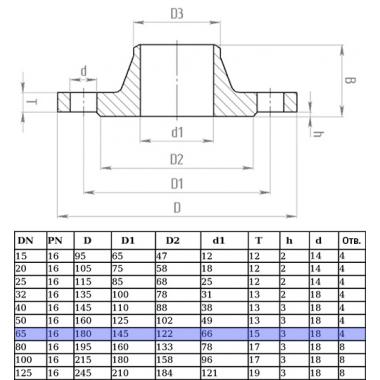

Размеры фланцев воротниковых ГОСТ 33259-2015
Характеристики
- Вес
- 3,19
- Внешний диаметр, мм
- 180
- Внутренний диаметр, мм
- 66
- Высота воротника, мм.
- 32
- Высота выступа, мм
- 3
- Диаметр воротника, мм.
- 77
- Диаметр выступа, мм
- 122
- Диаметр основания воротника, мм.
- 94
- Диаметр отверстий, мм
- 18
- Единица измерения
- шт
- Количество в упаковке
- 300
- Количество отверстий, шт.
- 4
- Максимальная температура рабочей среды, С°
- 350
- Материал корпуса
- сталь
- Межосевой диаметр, мм
- 145
- Межцентровое расстояние
- 145
- Номинальное давление PN,МПа
- 1.6
- Номинальный диаметр DN
- 65
- Объем
- 0,00157
- Рабочая среда
- вода, пар
