Компенсатор фланцевый 200 (16 атм.)

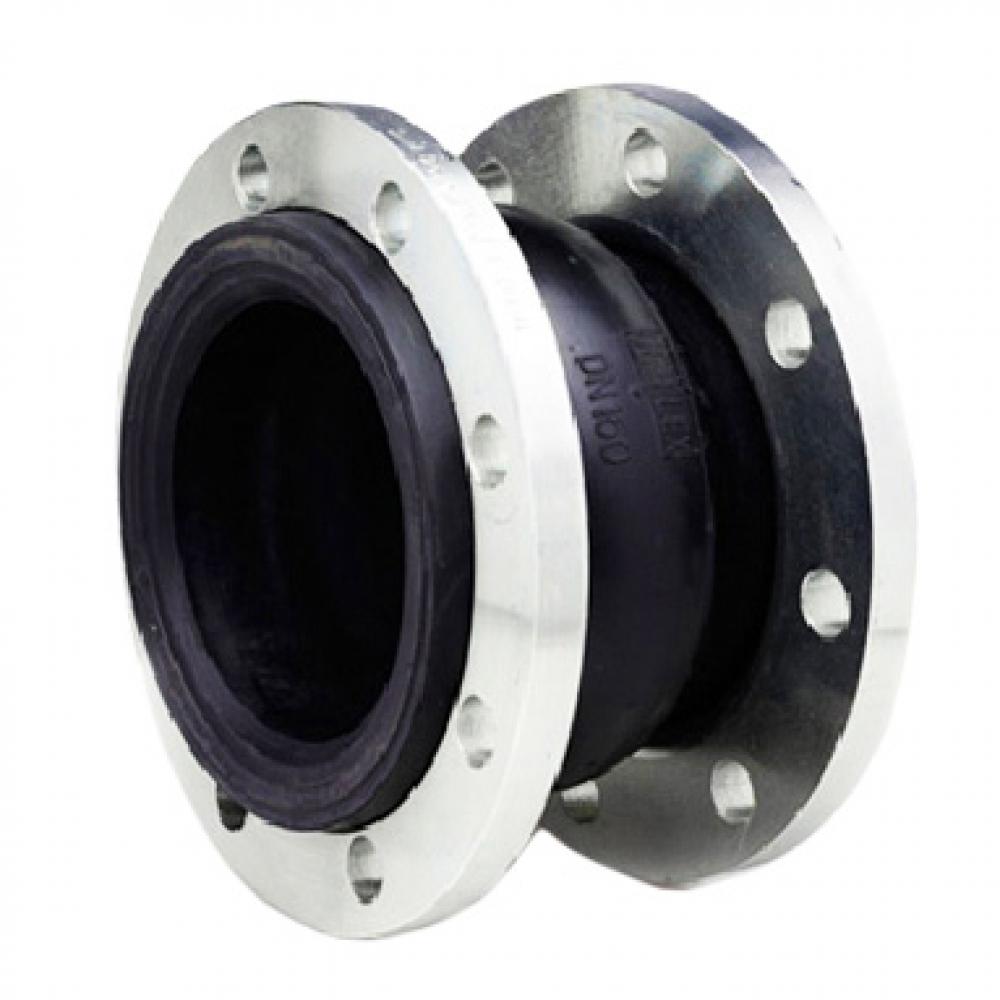

Описание компенсатора резинового фланцевого

Резиновый компенсатор применяется для снижения вибраций, передаваемых по трубопроводам от различных агрегатов, а также для создания надежных уплотнений в трубопроводах различных инженерных систем.

Рабочий элемент резинового компенсатора располагается посередине между стальными фланцами и имеет многослойную структуру, состоящую из наружного слоя, внутреннего слоя и армированного каркаса:

• Внутренний слой - цельная резиновая обечайка изготовленная из специального химически стойкого вещества, краями выходящую за стальные части компенсатора. Внутренняя часть взаимодействует со средой проходящей по трубопроводу. Эта часть выполняет защитную функцию.
• Армированный каркас – гнущийся элемент, изготовленный из большого количества слоев синтетической ткани (нейлона), обладающей высокими механическими свойствами.
• Наружный слой - осуществляет функцию защиты армированного каркаса от воздействия внешних факторов (солнечных лучей или осадков).

Присоединительными элементами резинового компенсатора или гибкой вставки является стальные фланцы. Отверстия фланца соответствуют ГОСТу 12815-80.
