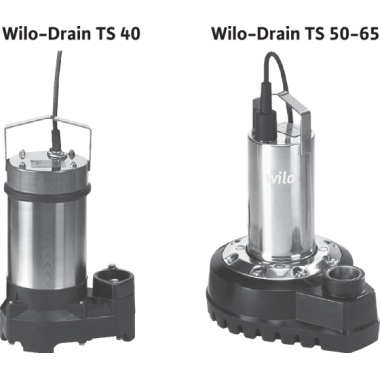

Wilo-Drain TS 40/10, TS 40/14, TS 40/10 A, TS 40/14 A Погружные насосы для грязной воды
водоотведения из бытовой канализации и канализации земельных участков на очистных сооружениях промышленных и технологических систем
Нержавеющая сталь & композитные материалы Разъемный соединительный кабель Широкий диапазон мощности Находящийся внутри конденсатор (только TS 40) Термический контроль двигателя, контроль тока повреждения для трехфазных насосов, также без прибора управления (только для TS 40)
Технические характеристики Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц Вид защиты IP 68 Глубина погружения 5 - 10 м Температура перекачиваемой среды 3 - 35° C Длина кабеля 10 м Свободный проход для сферических частиц 10 мм Напорные патрубки в зависимости от типа Rp 1, Rp 1 или Rp 2 Готовность к работе при 1~230 В и исполнении A Термическое реле мотора Взрывобезопасные, кроме исполнения A для TS 50 (только трехфазные) и TS 65 Соединительный кабель 10 м, съемный Встроенный клапан обратного течения для TS 40 Шланговое соединение для TS 40 Небольшой вес Съемный маслостойкий кабель для подключения к источнику тока Разъемный поплавковый выключатель Устойчивый к коррозии Мотор: трехфазный асинхронный мотор 3~400 В, 50 Гц или мотор однофазного тока 1~230 В, 50 Гц
Защита мотора:
Однофазный ток: защитный контакт обмотки (WSK) Трехфазный ток: TS 50, TS 65: заказчиком должно быть установлено защитное реле мотора, при 1,1 кВт и выше = защитные контакты обмотки (WSK) TS 40 термическое реле мотора с независимым включением Подшипники Вал мотора работает в постоянно смазывающихся подшипниках качения, не требующих частого технического обслуживания.
Гидравлика: полуоткрытое рабочее колесо с проходом для сферических частиц 10 мм. возможна установка без опорной ножки, С удобным для подключения вертикальным напорным патрубком.
Корпус насоса PP-GF30 Рабочее колесо PP-GF30 Вал 1.4404 (AISI 316L) / 1.0402 Со стороны мотора: скользящее торцевое уплотнение SiC/SiC Со стороны насоса: скользящее торцевое уплотнение SiC/SiC Статическое уплотнение: NBR Корпус двигателя 1.4301 (AISI 304) TS 50, 65:
Корпус насоса из полиуретана Рабочее колесо из полиуретана Вал 1.4404 (AISI 316L) / 1.0301 Манжетное уплотнение вала со стороны мотора : скользящее торцевое уплотнение SiC/SiC Со стороны насоса: скользящее торцевое уплотнение SiC/SiC Статическое уплотнение: NBR Корпус двигателя 1.4301 (AISI 304) Готовый к подключению насос с соединительным кабелем длиной 10 м, при необходимости оснащенный поплавковым выключателем со штекером (исполнение A), патрубком для подключения шланга (только для TS 40), инструкцией по монтажу и эксплуатации.
Тип Подключение Поплавковый Макс. Макс. расход напор Тип Взрыво- Арт.-№ TS 40/10 1~230 V, 50 Hz без поплавкового выключателя 14 м3/ч 10 M - - С защитным контактом – 2063928 TS 40/10 3~400 В, 50 Гц без поплавкового выключателя 14 м3/ч 10 M - - - – 2063927 TS 40/10-A 1~230 V, 50 Hz без поплавкового выключателя 14 м3/ч 10 M - - С защитным контактом – 2063926 TS 40/14 1~230 V, 50 Hz без поплавкового выключателя 18 м3/ч 14 M - - С защитным контактом – 2063931 TS 40/14 3~400 В, 50 Гц без поплавкового выключателя 18 м3/ч 14 M - - - – 2063930 TS 40/14-A 1~230 V, 50 Hz без поплавкового выключателя 18 м3/ч 14 M - - С защитным контактом – 2063929 TS 50 H 111/11 1~230 V, 50 Hz без поплавкового выключателя 26 м3/ч 17 M 16 м3/ч 13 M С защитным контактом – 4025037 TS 50 H 111/11 3~400 В, 50 Гц без поплавкового выключателя 26 м3/ч 17 M 16 м3/ч 13 M - ATEX 4025036 TS 50 H 111/11 CEE 3~400 В, 50 Гц без поплавкового выключателя 26 м3/ч 17 M 16 м3/ч 13 M CEE M 16 WDU ATEX 6042447 TS 50 H 111/11-A 1~230 V, 50 Hz без поплавкового выключателя 26 м3/ч 17 M 16 м3/ч 13 M С защитным контактом – 4029477 TS 50 H 111/11-A 3~400 В, 50 Гц без поплавкового выключателя 26 м3/ч 17 M 16 м3/ч 13 M CEE M 16 WDSHA – 4029553 TS 50 H 122/15 3~400 В, 50 Гц без поплавкового выключателя 29 м3/ч 21 M 18 м3/ч 17 M - ATEX 4025039 TS 50 H 122/15 CEE 3~400 В, 50 Гц без поплавкового выключателя 29 м3/ч 21 M 18 м3/ч 17 M CEE M 16 WDU ATEX 6042449 TS 50 H 122/15-A 3~400 В, 50 Гц без поплавкового выключателя 29 м3/ч 21 M 18 м3/ч 17 M CEE M 16 WDSHA – 6042448 TS 50 H 133/22 3~400 В, 50 Гц без поплавкового выключателя 35 м3/ч 25 M 22 м3/ч 20 M - ATEX 4025042 TS 50 H 133/22 CEE 3~400 В, 50 Гц без поплавкового выключателя 35 м3/ч 25 M 22 м3/ч 20 M CEE M 16 WDU ATEX 6042450 TS 50 H 133/22-A 3~400 В, 50 Гц без поплавкового выключателя 35 м3/ч 25 M 22 м3/ч 20 M CEE M 16 WDSHA – 6042451 TS 65 H 117/22 3~400 В, 50 Гц без поплавкового выключателя 53 м3/ч 17 M 32 м3/ч 15 M - ATEX 4025059 TS 65 H 117/22 CEE 3~400 В, 50 Гц без поплавкового выключателя 53 м3/ч 17 M 32 м3/ч 15 M CEE M 16 WDU ATEX 6042452 TS 65 H 117/22-A 3~400 В, 50 Гц без поплавкового выключателя 53 м3/ч 17 M 32 м3/ч 15 M CEE M 16 WDSHA – 6042453
