  Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии с самоохлаждающимся мотором: S1
- Вид защиты: IP 68
- Макс. температура перекачиваемой среды: 3 - 40 °C, более высокая температура по запросу
- Уплотнение: в зависимости от мотора с манжетным уплотнением и скользящим торцевым уплотнением, двумя скользящими торцевыми уплотнениями или одной блочной уплотнительной кассетой
- Свободный проход: 35 - 130 мм.
- Постоянно смазывающиеся подшипники качения
- Макс. глубина погружения 12,5 м
Оснащение - Тяжелое прочное исполнение из серого чугуна
- Самоохлаждающиеся моторы с одной- или двухсекционной системой
- Несложная установка посредством подвесного приспособления или опорной лапы насоса

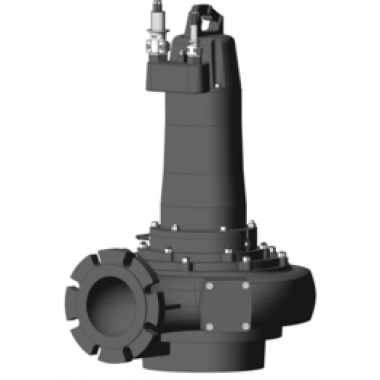

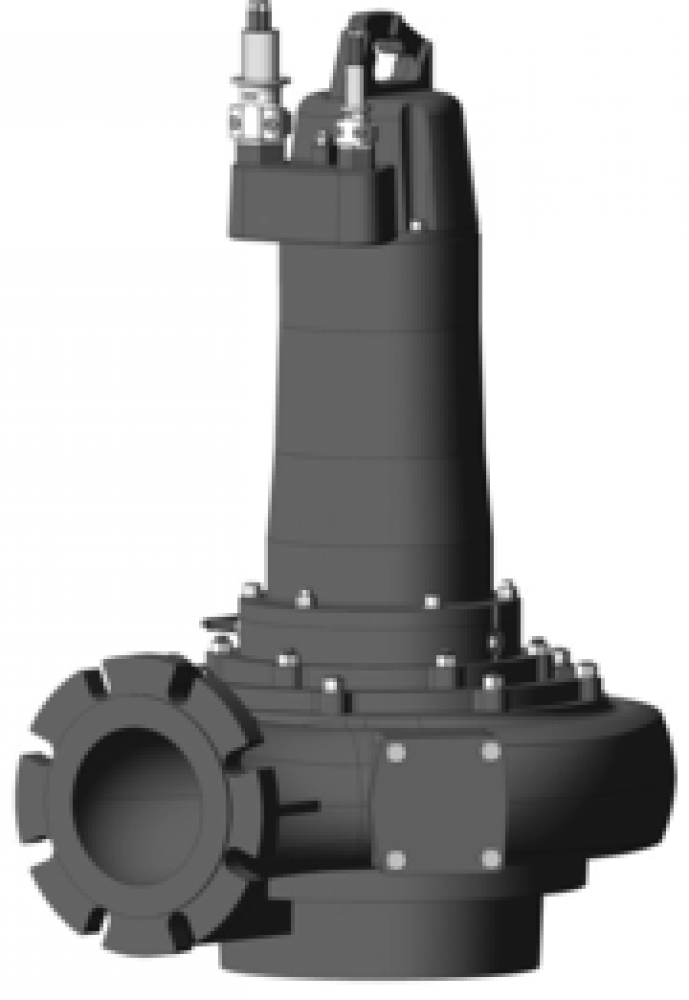

Описание/КонструкцияПогружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном и непогруженном состоянии. Мобильная установка возможна в зависимости от типа.Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения (исключения: FA 05.11W и FA 05.33E). Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлики и рабочего колеса макс. 8 %. Используются следующие типы рабочего колеса: - Свободновихревое рабочее колесо (W)
- Однолопастное рабочее колесо (E)
- Двухлопастное рабочее колесо (Z)
- Трехлопастное колесо (D)
Вся многолопостная гидравлика (Z, D) оснащена вращающимся и разделительным кольцом из закаленного металла (исключение: FA 08.41E). Они содействуют тому, что продуктивность агрегата остается в течение долгого времени на одинаковом уровне. Двигатели насосов с сухим ротором (двигатель T) отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации. В зависимости от габаритов они могут эксплуатироваться в кратковременном режиме работы и в режиме непрерывной эксплуатации также без погружения. Двигатели, заполненные маслом (двигатель F, FK), и самоохлаждающиеся двигатели насосов с сухим ротором (двигатель FKT, HC) отдают свое тепло через встроенный теплообменник в перекачиваемую среду. Поэтому данные двигатели подходят для непрерывной эксплуатации в погруженном и непогруженном состоянии. У всех двигателей имеется камера сжатия для защиты двигателя от попадания перекачиваемой среды. Она доступна также снаружи и в виде опции может контролироваться при помощи электрода камеры сжатия. Все используемые типы заполняющей среды поддаются биологическому расщеплению и экологически безвредны. Подводка кабеля двигателей T, HC и FKT продольно водостойкая. Длины кабеля до размера двигателя 17 имеются в четких интервалах по 10 м. Начиная с размера двигателя 20, длина кабеля конфигурируется отдельно для каждого конкретного случая. В зависимости от типа двигателя имеются следующие варианты уплотнения со стороны перекачиваемой среды и со стороны мотора: - Вариант H: со стороны перекачиваемой среды со скользящим торцевым уплотнением, со стороны мотора – с двумя радиальными манжетными уплотнениями
- Вариант G: Два независимо действующие скользящие торцевые уплотнения
- Вариант K: блочная уплотнительная кассета с двумя независимо действующими скользящими торцевыми уплотнениями
Материалы- Детали корпуса: серый чугун EN-GJL
- Рабочее колесо: EN-GJL или EN-GJS
- Статические уплотнения: NBR
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны мотора: NBR или SiC/SiC
- Вал: нержавеющая сталь 1.4021
Объем поставки- Погружной насос для сточных вод с двигателем
- Длины кабеля до размера мотора 17 в четких интервалах по 10 м, начиная с размера мотора 20 – по желанию заказчика
- Принадлежности по запросу заказчика
- Справочник по эксплуатации и техническому обслуживанию
|
