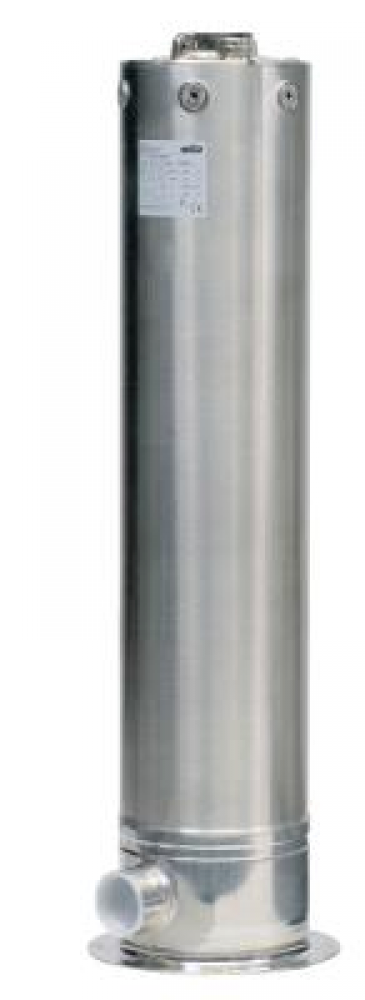

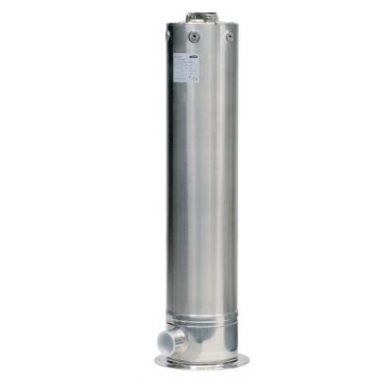

5' погружной насос из нержавеющей стали, многоступенчатый
Подробное описание
Инструкция по монтажу и эксплуатации »
5' погружной насос из нержавеющей стали, многоступенчатый
Погружные насосы
подача жидкости из колодцев, цистерн и резервуаров ирригация, полив и откачивание жидкости Системы водоснабжения Использование дождевой воды
Пример: TWI5-SE 304 EM-FS TWI Погружной насос из нержавеющей стали 5 Диаметр насоса (5') [пробел] Всасывание посредством всасывающего фильтра SE Подключение на стороне всасывания G 1 (для плавающего водозабора) 3 Номинальный расход Q в м/ч (при оптимальном коэффициенте полезного действия) 04 Кол-во ступеней EM Однофазный ток, 1~230 В 50 Гц DM Трехфазный ток, 3~400 В, 50 Гц FS С поплавковым выключателем
Особенности/преимущества продукции Исполнение для однофазного тока с предварительно смонтированной распределительной коробкой Защита мотора от перегрева Исполнение FS со встроенным поплавковым выключателем Самоохлаждающийся мотор (возможна установка вне воды) Исполнение TWI 5 со стандартным фильтрующим стаканом со стороны подводящего трубопровода Варианты: SE: с боковым подводящим патрубком FS: со встроенным поплавковым выключателем Технические характеристики
Подключение к сети 1~230 В, 50 Гц/3~400 В, 50 Гц Температура жидкости макс. от +5 °C до +35 °C Рабочее давление макс.10 бар Вид защиты IP 68 Подключение с напорной стороны Rp 1 Подключение на стороне всасывания для исполнения SE Rp 1 Предохранительный трос длиной 20 м Кабель H07RN-F длиной 20 м Исполнение для однофазного тока с предварительно смонтированной распределительной коробкой Защита от перегрузки мотора Корпус насоса: нержавеющая сталь 1.4301 Рабочее колесо: 1.4301 Вал: 1.4301 Скользящее торцевое уплотнение: SIC/SIC и графит/керамика Секции: 1.4301 Диффузор/инжектор: 1.4301 Уплотнения: NBR Насос с соединительным кабелем длиной 20 м Предохранительный трос из полипропилена Инструкция по монтажу и эксплуатации Принадлежности
Задвижка Обратный клапан Прибор управления и реле мотора Защитный выключатель Поплавковый выключатель Акустическая сигнализация о переливе WILO-Fluidcontrol (EK) Реле давления Всасывающий фильтр с поплавком: Фильтр грубой очистки Фильтр тонкой очистки Тип Подключение Описание Вес, прим Арт.-№ TWI 5 304 FS 1~230 В, 50 Гц С поплавковым выключателем 15,2 4144935 TWI 5 304 1~230 В, 50 Гц без поплавкового выключателя 15 4104118 TWI 5 305 FS 1~230 В, 50 Гц С поплавковым выключателем 17 4144936 TWI 5 305 1~230 В, 50 Гц без поплавкового выключателя 16,8 4144948 TWI 5 306 FS 1~230 В, 50 Гц С поплавковым выключателем 17,5 4144937 TWI 5 306 1~230 В, 50 Гц без поплавкового выключателя 17,2 4104119 TWI 5 306 3~400 В, 50 Гц без поплавкового выключателя 16,8 4104123 TWI 5 307 FS 1~230 В, 50 Гц С поплавковым выключателем 19,2 4144938 TWI 5 307 1~230 В, 50 Гц без поплавкового выключателя 19 4144949 TWI 5 308 FS 1~230 В, 50 Гц С поплавковым выключателем 19,8 4144939 TWI 5 308 1~230 В, 50 Гц без поплавкового выключателя 19,5 4104120 TWI 5 308 3~400 В, 50 Гц без поплавкового выключателя 18,5 4104124 TWI 5 504 FS 1~230 В, 50 Гц С поплавковым выключателем 15,8 4144940 TWI 5 504 1~230 В, 50 Гц без поплавкового выключателя 15,5 4144950 TWI 5 505 FS 1~230 В, 50 Гц С поплавковым выключателем 18,2 4144941 TWI 5 505 1~230 В, 50 Гц без поплавкового выключателя 18,5 4144951 TWI 5 506 FS 1~230 В, 50 Гц С поплавковым выключателем 19 4144942 TWI 5 506 1~230 В, 50 Гц без поплавкового выключателя 18,8 4144952 TWI 5 903 1~230 В, 50 Гц без поплавкового выключателя 17,2 4104121 TWI 5 903 3~400 В, 50 Гц без поплавкового выключателя 16 4104125 TWI 5 904 1~230 В, 50 Гц без поплавкового выключателя 20,2 4104122 TWI 5 904 3~400 В, 50 Гц без поплавкового выключателя 18,2 4104126 TWI 5-SE 304 FS 1~230 В, 50 Гц С поплавковым выключателем 16 4144961 TWI 5-SE 304 1~230 В, 50 Гц без поплавкового выключателя 15,8 4104127 TWI 5-SE 305 FS 1~230 В, 50 Гц С поплавковым выключателем 17,8 4144962 TWI 5-SE 305 1~230 В, 50 Гц без поплавкового выключателя 17,5 4144974 TWI 5-SE 306 FS 1~230 В, 50 Гц С поплавковым выключателем 18,2 4144963 TWI 5-SE 306 1~230 В, 50 Гц без поплавкового выключателя 18 4104128 TWI 5-SE 306 3~400 В, 50 Гц без поплавкового выключателя 17,5 4104132 TWI 5-SE 307 FS 1~230 В, 50 Гц С поплавковым выключателем 20 4144964 TWI 5-SE 307 1~230 В, 50 Гц без поплавкового выключателя 19,8 4144975 TWI 5-SE 308 FS 1~230 В, 50 Гц С поплавковым выключателем 20,5 4144965 TWI 5-SE 308 1~230 В, 50 Гц без поплавкового выключателя 20,2 4104129 TWI 5-SE 308 3~400 В, 50 Гц без поплавкового выключателя 19,2 4104133 TWI 5-SE 504 FS 1~230 В, 50 Гц С поплавковым выключателем 16,8 4144966 TWI 5-SE 504 1~230 В, 50 Гц без поплавкового выключателя 16,5 4144976 TWI 5-SE 505 FS 1~230 В, 50 Гц С поплавковым выключателем 19 4144967 TWI 5-SE 505 1~230 В, 50 Гц без поплавкового выключателя 18,8 4144977 TWI 5-SE 506 FS 1~230 В, 50 Гц С поплавковым выключателем 19,8 4144968 TWI 5-SE 506 1~230 В, 50 Гц без поплавкового выключателя 19,5 4144978 TWI 5-SE 903 1~230 В, 50 Гц без поплавкового выключателя 18 4104130 TWI 5-SE 903 3~400 В, 50 Гц без поплавкового выключателя 17,5 4104134 TWI 5-SE 904 1~230 В, 50 Гц без поплавкового выключателя 21 4104131 TWI 5-SE 904 3~400 В, 50 Гц без поплавкового выключателя 19 4104135
