Технические характеристики Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц Режим работы в погруженном состоянии: S1 Температура перекачиваемой среды: 3-30 °C Минимальное течение на моторе: 0,08 м/с макс. содержание песка: 50 г/м3 макс. количество пусков: 20/ч Макс. глубина погружения 200 м Вид защиты: IP 68 Напорный патрубок: Rp 1 - Rp 2 многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами Мотор с герметично залитым статором: Встроенный клапан обратного течения Муфта согласно стандарту Nema Однофазный или трехфазный мотор Встроенная термическое реле для однофазного мотора Гидравлика
Подробное описание
Инструкция по монтажу и эксплуатации »
для подачи воды из скважин, колодцев и цистерн для использования в системах водоснабжения, полива и орошения Повышение давления Снижение уровня воды для подачи воды без длинноволокнистых и абразивных примесей
Коррозионностойкие детали, контактирующие со средой Встроенный клапан обратного течения возможен вертикальный и горизонтальный монтаж Технические характеристики Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц Режим работы в погруженном состоянии: S1 Температура перекачиваемой среды: 3-30 °C Минимальное течение на моторе: 0,08 м/с макс. содержание песка: 50 г/м3 макс. количество пусков: 20/ч Макс. глубина погружения 200 м Вид защиты: IP 68 Напорный патрубок: Rp 1 - Rp 2 многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами Мотор с герметично залитым статором: Встроенный клапан обратного течения Муфта согласно стандарту Nema Однофазный или трехфазный мотор Встроенная термическое реле для однофазного мотора Гидравлика

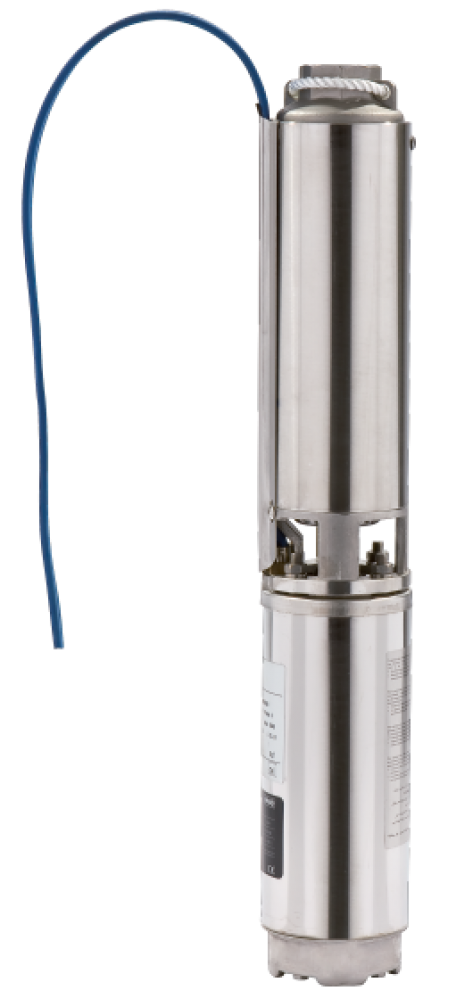

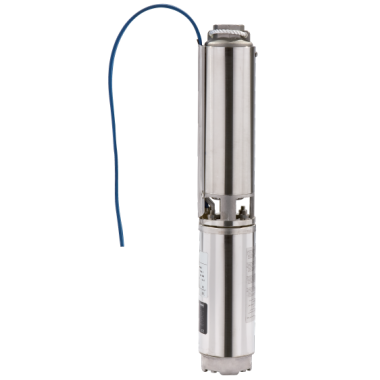

Многоступенчатый погружной насос с радиальными (TWU 4-02… и TWU 4-04…) или полуосевыми (TWU 4-08… и TWU 4-16…) рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Полностью герметизированный статор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение
Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Корпус гидравлической системы: нержавеющая сталь 1.4301 Рабочие колеса: поликарбонат или Noryl (поколение C) Вал гидравлической системы: нержавеющая сталь 1.4104 Корпус мотора: нержавеющая сталь 1.4301 Вал мотора: нержавеющая сталь 1.4305 Гидравлика в полном сборе с мотором Соединительный кабель 1,5/2,5/4,0 м согласно VDE/KTW с поперечным сечением 4x1,5 мм2 В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем Исполнение EMSC с дополнительным пусковым конденсатором Инструкция по монтажу и эксплуатации
Тип Подключение Макс. Макс. расход напор Напорный мощность Арт.-№ TWU 4-0207-C 1~230 V, 50 Hz 3 м3/ч 46 M 2 м3/ч 32 M Rp 1 0.37 кВт 6046661 TWU 4-0207-C 3~400 В, 50 Гц 3 м3/ч 46 M 2 м3/ч 32 M Rp 1 0.37 кВт 6046688 TWU 4-0210-C 1~230 V, 50 Hz 3 м3/ч 68 M 2 м3/ч 48 M Rp 1 0.55 кВт 6046690 TWU 4-0210-C 3~400 В, 50 Гц 3 м3/ч 68 M 2 м3/ч 48 M Rp 1 0.55 кВт 6046687 TWU 4-0214-C 1~230 V, 50 Hz 3 м3/ч 91 M 2 м3/ч 65 M Rp 1 0.75 кВт 6046689 TWU 4-0214-C 3~400 В, 50 Гц 3 м3/ч 91 M 2 м3/ч 65 M Rp 1 0.75 кВт 6046686 TWU 4-0220-C 1~230 V, 50 Hz 3 м3/ч 139 M 2 м3/ч 98 M Rp 1 1.1 кВт 6049336 TWU 4-0220-C 3~400 В, 50 Гц 3 м3/ч 139 M 2 м3/ч 98 M Rp 1 1.1 кВт 6049347 TWU 4-0405-C 1~230 V, 50 Hz 6 м3/ч 33 M 4 м3/ч 20 M Rp 1 0.37 кВт 6049337 TWU 4-0405-C 3~400 В, 50 Гц 6 м3/ч 33 M 4 м3/ч 20 M Rp 1 0.37 кВт 6049348 TWU 4-0407-C 1~230 V, 50 Hz 6 м3/ч 46 M 4 м3/ч 32 M Rp 1 0.55 кВт 6049338 TWU 4-0407-C 3~400 В, 50 Гц 6 м3/ч 46 M 4 м3/ч 32 M Rp 1 0.55 кВт 6049349 TWU 4-0409-C 1~230 V, 50 Hz 6 м3/ч 59 M 4 м3/ч 42 M Rp 1 0.75 кВт 6049339 TWU 4-0409-C 3~400 В, 50 Гц 6 м3/ч 59 M 4 м3/ч 42 M Rp 1 0.75 кВт 6049350 TWU 4-0414-C 1~230 V, 50 Hz 6 м3/ч 93 M 4 м3/ч 66 M Rp 1 1.1 кВт 6049340 TWU 4-0414-C 3~400 В, 50 Гц 6 м3/ч 93 M 4 м3/ч 66 M Rp 1 1.1 кВт 6049351 TWU 4-0418-C 1~230 V, 50 Hz 6 м3/ч 120 M 4 м3/ч 86 M Rp 1 1.5 кВт 6049341 TWU 4-0418-C 3~400 В, 50 Гц 6 м3/ч 120 M 4 м3/ч 86 M Rp 1 1.5 кВт 6049352 TWU 4-0427-C 1~230 V, 50 Hz 6 м3/ч 175 M 4 м3/ч 124 M Rp 1 2.2 кВт 6049342 TWU 4-0427-C 3~400 В, 50 Гц 6 м3/ч 175 M 4 м3/ч 124 M Rp 1 2.2 кВт 6049353 TWU 4-0435-C 3~400 В, 50 Гц 6 м3/ч 231 M 4 м3/ч 168 M Rp 1 3 кВт 6049354 TWU 4-0444-C 3~400 В, 50 Гц 6 м3/ч 285 M 4 м3/ч 198 M Rp 1 4 кВт 6049355 TWU 4-0448-C 3~400 В, 50 Гц 6 м3/ч 322 M 4 м3/ч 226 M Rp 1 4 кВт 6049356 TWU 4-1608-C 1~230 V, 50 Hz 24 м3/ч 50 M 15 м3/ч 30 M Rp 2 2.2 кВт 6061422 TWU 4-1608-C 3~400 В, 50 Гц 24 м3/ч 50 M 15 м3/ч 30 M Rp 2 2.2 кВт 6061423 TWU 4-1611-C 3~400 В, 50 Гц 24 м3/ч 68 M 15 м3/ч 42 M Rp 2 3 кВт 6061427 TWU 4-1613-C 3~400 В, 50 Гц 24 м3/ч 81 M 15 м3/ч 50 M Rp 2 4 кВт 6061424 TWU 4-1615-C 3~400 В, 50 Гц 24 м3/ч 96 M 15 м3/ч 58 M Rp 2 4 кВт 6061425 TWU 4-1620-C 3~400 В, 50 Гц 24 м3/ч 125 M 15 м3/ч 75 M Rp 2 5.5 кВт 6061426 TWU4.08-05-C 1~230 V, 50 Hz 12 м3/ч 33 M 8 м3/ч 20 M Rp 2 0.75 кВт 6081619 TWU4.08-05-C 3~400 В, 50 Гц 12 м3/ч 33 M 8 м3/ч 20 M Rp 2 0.75 кВт 6081623 TWU4.08-07-C 1~230 V, 50 Hz 12 м3/ч 47 M 8 м3/ч 30 M Rp 2 1.1 кВт 6081620 TWU4.08-07-C 3~400 В, 50 Гц 12 м3/ч 47 M 8 м3/ч 30 M Rp 2 1.1 кВт 6081624 TWU4.08-10-C 1~230 V, 50 Hz 12 м3/ч 67 M 8 м3/ч 40 M Rp 2 1.5 кВт 6081621 TWU4.08-10-C 3~400 В, 50 Гц 12 м3/ч 67 M 8 м3/ч 40 M Rp 2 1.5 кВт 6081625 TWU4.08-15-C 1~230 V, 50 Hz 12 м3/ч 100 M 8 м3/ч 62 M Rp 2 2.2 кВт 6081622 TWU4.08-15-C 3~400 В, 50 Гц 12 м3/ч 100 M 8 м3/ч 62 M Rp 2 2.2 кВт 6081626 TWU4.08-21-C 3~400 В, 50 Гц 12 м3/ч 140 M 8 м3/ч 90 M Rp 2 3 кВт 6081627 TWU4.08-29-C 3~400 В, 50 Гц 12 м3/ч 194 M 8 м3/ч 125 M Rp 2 4 кВт 6081628 TWU4.08-34-C 3~400 В, 50 Гц 12 м3/ч 229 M 8 м3/ч 148 M Rp 2 5.5 кВт 6081629 TWU4.08-39-C 3~400 В, 50 Гц 12 м3/ч 262 M 8 м3/ч 170 M Rp 2 5.5 кВт 6081630 TWU4.08-45-C 3~400 В, 50 Гц 12 м3/ч 302 M 8 м3/ч 198 M Rp 2 7.5 кВт 6081631 TWU4.08-51-C 3~400 В, 50 Гц 12 м3/ч 340 M 8 м3/ч 220 M Rp 2 7.5 кВт 6081632 TWU4.16-08-C 1~230 V, 50 Hz 22 м3/ч 36 M 16 м3/ч 19 M Rp 2 1.5 кВт 6082862 TWU4.16-08-C 3~400 В, 50 Гц 22 м3/ч 36 M 16 м3/ч 19 M Rp 2 1.5 кВт 6082864 TWU4.16-12-C 1~230 V, 50 Hz 22 м3/ч 54 M 16 м3/ч 30 M Rp 2 2.2 кВт 6082863 TWU4.16-12-C 3~400 В, 50 Гц 22 м3/ч 54 M 16 м3/ч 30 M Rp 2 2.2 кВт 6082865 TWU4.16-16-C 3~400 В, 50 Гц 22 м3/ч 72 M 16 м3/ч 41 M Rp 2 3 кВт 6082866 TWU4.16-21-C 3~400 В, 50 Гц 22 м3/ч 97 M 16 м3/ч 55 M Rp 2 4 кВт 6082867 TWU4.16-30-C 3~400 В, 50 Гц 22 м3/ч 138 M 16 м3/ч 79 M Rp 2 5.5 кВт 6082868
