Технические характеристики Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц Режим работы в погруженном состоянии: S1 Температура перекачиваемой среды: 3-30 °C Минимальное течение на моторе: 0,08 м/с макс. содержание песка: 50 г/м3 макс. количество пусков: 20/ч Макс. глубина погружения 200 м Вид защиты: IP 68 Напорный патрубок: Rp 1 - Rp 2 многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами Мотор с герметично залитым статором: Встроенный клапан обратного течения Муфта согласно стандарту Nema Однофазный или трехфазный мотор Встроенная термическое реле для однофазного мотора Гидравлика
Подробное описание
Инструкция по монтажу и эксплуатации »
для подачи воды из скважин, колодцев и цистерн для использования в системах водоснабжения, полива и орошения Повышение давления Снижение уровня воды для подачи воды без длинноволокнистых и абразивных примесей
Контактирующие с перекачиваемой средой детали из коррозионностойкого материала Встроенный клапан обратного течения Возможность легко и быстро удлинить кабель мотора без демонтажа насоса возможен вертикальный и горизонтальный монтаж Технические характеристики Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц Режим работы в погруженном состоянии: S1 Температура перекачиваемой среды: 3-30 °C Минимальное течение на моторе: 0,08 м/с макс. содержание песка: 50 г/м3 макс. количество пусков: 20/ч Макс. глубина погружения 200 м Вид защиты: IP 68 Напорный патрубок: Rp 1 - Rp 2 многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами Мотор с герметично залитым статором: Встроенный клапан обратного течения Муфта согласно стандарту Nema Однофазный или трехфазный мотор Встроенная термическое реле для однофазного мотора Гидравлика

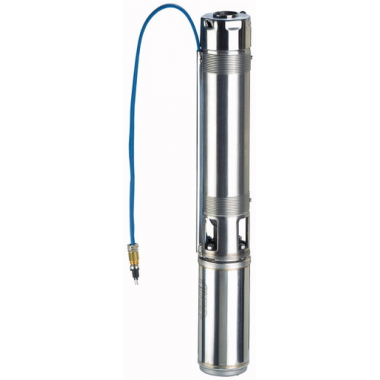

Многоступенчатый погружной насос с радиальными (TWU 4-02… и TWU 4-04…) или полуосевыми (TWU 4-08…) рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Полностью герметизированный статор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение
Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Корпус гидравлической системы: нержавеющая сталь 1.4301 Рабочие колеса: поликарбонат или Noryl (поколение C) Вал гидравлической системы: нержавеющая сталь 1.4104 Корпус мотора: нержавеющая сталь 1.4301 Вал мотора: нержавеющая сталь 1.4305 Гидравлика в полном сборе с мотором Соединительный кабель 1,5 м согласно VDE/KTW с поперечным сечением 4x1,5 мм2 Кабельная стяжка Предохранительный трос из полипропилена 1x хомут для закрепления предохранительного троса на агрегате В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем Инструкция по монтажу и эксплуатации Wilo-Sub TWU 4-QC Тип Напорн.патрубок Вид тока Число оборотов Мощность TWU 3 Basic-0130 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,75 kW TWU 3 Basic-0130 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,75 kW TWU 3 Basic-0123 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,55 kW TWU 3 Basic-0123 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,55 kW TWU 3 Basic-0115 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,37 kW TWU 3 Basic-0115 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,37 kW TWU 3-0130 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,75 kW TWU 3-0130 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,75 kW TWU 3-0123 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,55 kW TWU 3-0123 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,55 kW TWU 3-0115 Plug & Pump/FC 1' 1~ 230 V 2800 1/min 0,37 kW TWU 3-0115 Plug & Pump/DS 1' 1~ 230 V 2800 1/min 0,37 kW TWU 4-0817-QC 3~ 2' 3~ 400 V 2850 1/min 3 kW TWU 4-0812-QC 3~ 2' 3~ 400 V 2850 1/min 2,2 kW TWU 4-0804-QC 3~ 2' 3~ 400 V 2850 1/min 0,75 kW TWU 4-0804-QC 1~ 2' 1~ 230 V 2850 1/min 0,75 kW TWU 4-0430-QC 3~ 1' 3~ 400 V 2850 1/min 2,2 kW TWU 4-0420-QC 3~ 1' 3~ 400 V 2850 1/min 1,5 kW TWU 4-0415-QC 3~ 1' 3~ 400 V 2850 1/min 1,1 kW TWU 4-0415-QC 1~ 1' 1~ 230 V 2850 1/min 1,1 kW TWU 4-0410-QC 3~ 1' 3~ 400 V 2850 1/min 0,75 kW TWU 4-0410-QC 1~ 1' 1~ 230 V 2850 1/min 0,75 kW TWU 4-0407-QC 3~ 1' 3~ 400 V 2850 1/min 0,55 kW TWU 4-0407-QC 1~ 1' 1~ 230 V 2850 1/min 0,55 kW TWU 4-0405-QC 3~ 1' 3~ 400 V 2850 1/min 0,37 kW TWU 4-0232-QC 3~ 1' 3~ 400 V 2850 1/min 1,1 kW TWU 4-0232-QC 1~ 1' 1~ 230 V 2850 1/min 1,1 kW TWU 4-0222-QC 3~ 1' 3~ 400 V 2850 1/min 0,75 kW TWU 4-0222-QC 1~ 1' 1~ 230 V 2850 1/min 0,75 kW TWU 4-0216-QC 3~ 1' 3~ 400 V 2850 1/min 0,55 kW TWU 4-0216-QC 1~ 1' 1~ 230 V 2850 1/min 0,55 kW TWU 4-0211-QC 3~ 1' 3~ 400 V 2850 1/min 0,37 kW TWU 4-0211-QC 1~ 1' 1~ 230 V 2850 1/min 0,37 kW
