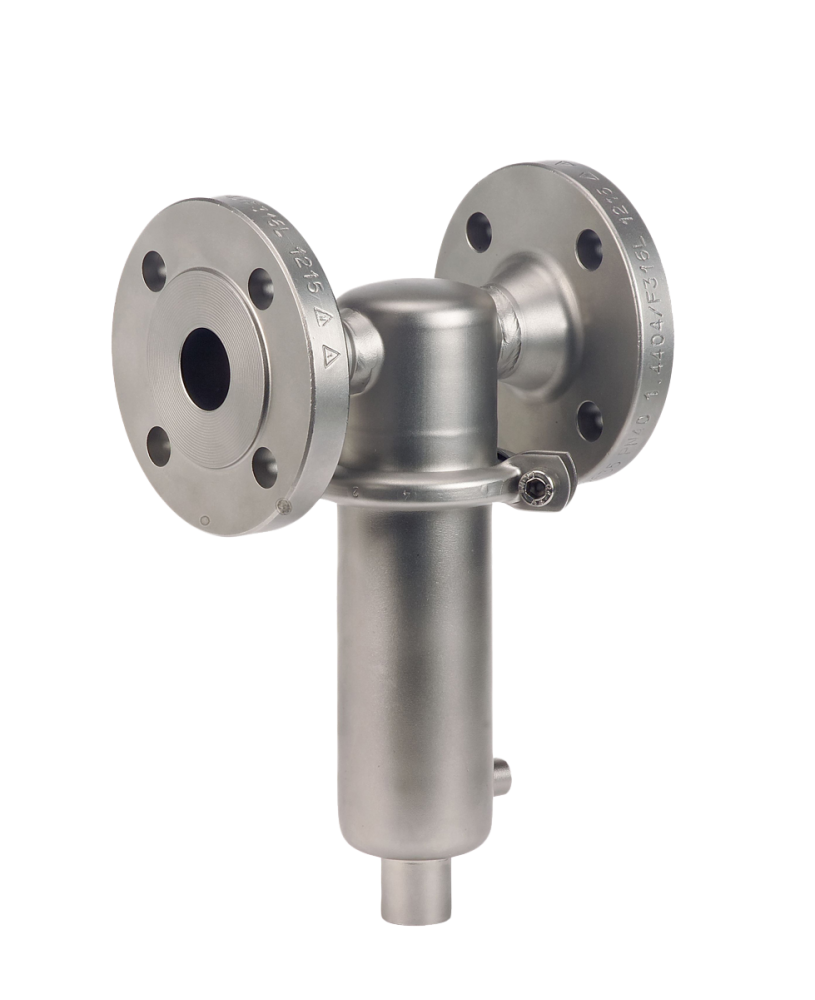

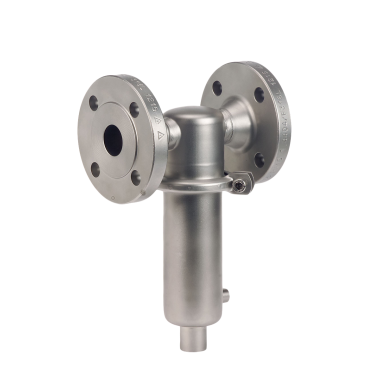

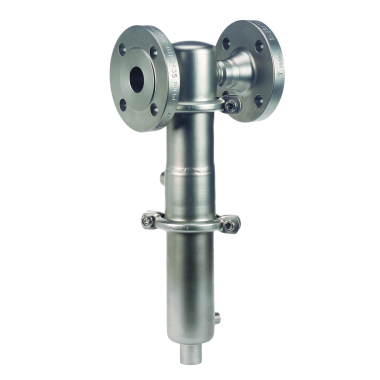

Редукционный клапан DM505 для жидкостей и газов t° до +130 °С, DM 505Z для пара t° до +200 °С
DM505 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение EPDM и предназначен для пара t° до +200 °C (DM505Z), жидкостей и газов t° до +130 °C (DM505).
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием. Пропускная способность клапана не зависит от его условного диаметра.
Импульсная трубка
Для всех диапазонов клапана DM505Z, а также DM505 с диапазонами (0,005–0,11 МПа) требуется импульсная трубка, присоединенная на расстоянии 10xDN после клапана. Трубка присоединяется к клапану посредством штуцера G 1/4.
Опции
- импульсная трубка со штуцерами и вварным адаптером G 1/4,
- исполнение с уплотнением по настроечному винту и дренажным отверстием G 1/4,
- отверстие G 1/4 для присоединения манометра в верхней части клапана,
- различные материалы мембраны и седлового уплотнения,
- DN 32–50 (информация по запросу),
- исполнение для пара t° до +250 °C,
- пассивированное исполнение для кислорода,
- специальные исполнения по запросу.
Редукционные клапаны Mankenberg серии DM505 PDF, 140.74 Кб PDF Подбор и техническое описание
Характеристики
- DN
- 15 - 25
- Kv, м3/ч
- 0.05 - 1.4
- PN
- 250
- T max рабочей среды, С
- 200
- T min рабочей среды, C
- -40
- Бренд
- Mankenberg
- Вид оборудования
- Клапаны регулирующие
- Материал корпуса
- Сталь нержавеющая
- Материал седлового уплотнения
- Металл по металлу
- Материал уплотнения
- EPDM
- Область применения
- котельные, водоснабжение, кондиционирование и вентиляция, пароконденсатные системы, ЖКХ, малая энергетика
- Производитель
- Mankenberg GmbH
- Рабочая среда
- нейтральные жидкости, нейтральные газы, пар, агрессивные среды
- Серия
- DM505, 505Z
- Страна
- Германия
- Тип клапана
- Редукционный
- Тип присоединения
- Ф/Ф, Р/Р
- Тип управления
- Прямого действия
