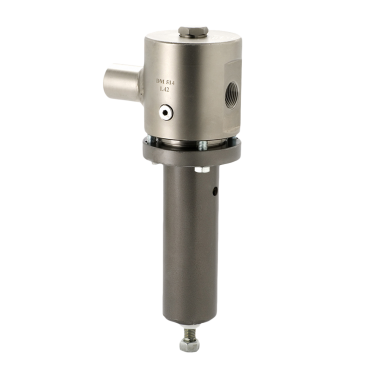

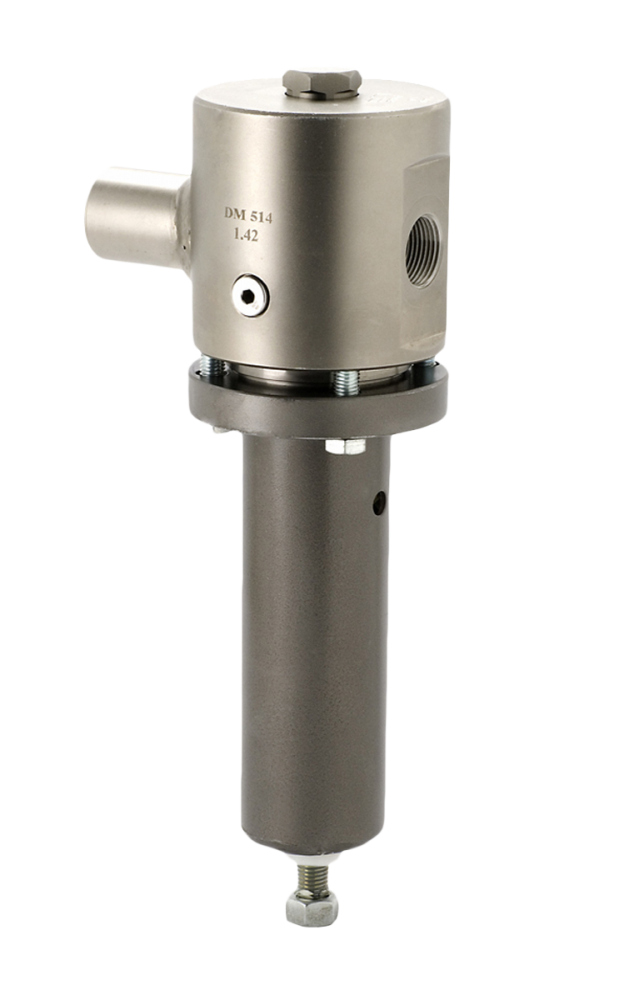

Редукционный клапан DM514, 515, 518 для жидкостей и газов t° до +130 °C
DM514, 515, 518 являются регуляторами давления «после себя» прямого действия с поршневым приводом. Используется при высоких выходных и/или входных давлениях. Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.Для каждого типоразмера клапана доступно три варианта коэффициента пропускной способности.
Импульсная трубка
Для работы клапана импульсная трубка не требуется.
Опции
- стеллитовое седло и плунжер для перепада давления жидкости более 2,5 МПа,
- исполнение с уплотнением по настроечному винту и дренажным отверстием G 3/4,
- отверстие G 1/4 для присоединения манометра в верхней части клапана,
- различные материалы мембраны и седлового уплотнения,
- специальные исполнения по запросу.
Редукционные клапаны Mankenberg серии DM514, 515, 518 PDF, 109.37 Кб PDF Подбор и техническое описание
Характеристики
- DN
- 15 - 25
- Kv, м3/ч
- 0.2 - 2.2
- PN
- 315
- T max рабочей среды, С
- 130
- T min рабочей среды, C
- -10
- Бренд
- Mankenberg
- Вид оборудования
- Клапаны регулирующие
- Материал корпуса
- Сталь нержавеющая, Сталь углеродистая
- Материал седлового уплотнения
- EPDM
- Материал уплотнения
- EPDM
- Область применения
- водоснабжение, кондиционирование и вентиляция, ЖКХ, малая энергетика
- Производитель
- Mankenberg GmbH
- Рабочая среда
- нейтральные жидкости, нейтральные газы, агрессивные среды
- Серия
- DM514, 515, 518
- Страна
- Германия
- Тип клапана
- Редукционный
- Тип присоединения
- Ф/Ф, С/С
- Тип управления
- Прямого действия
