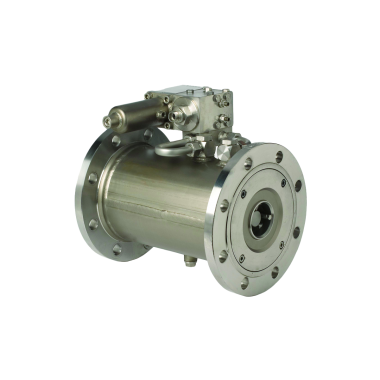

Редукционный клапан DM814/815 для жидкостей t° до +130 °C
DM814/815 является регулятором давления «после себя» с пилотным управлением. Конструкция включает в себя основной клапан, пилотный клапан (DM510) и дроссельный блок. Клапан имеет металлическое седло и предназначен для жидкостей t° до +130 °C (t° до +200 °C по запросу). При отсутствии давления плунжер клапана удерживается пружиной в закрытом положении. Для открытия клапана необходим перепад давления на нем не менее 0,2 МПа. Клапаны DM814 и DM815 отличаются размерами и пропускной способностью.
Импульсная трубка
Для работы клапана требуется две импульсные трубки G 1/2, присоединенные на расстоянии не менее 1xDN до и не менее 10xDN после клапана.
Специальные исполнения
- для жидкостей t° до +200 °C,
- специальные исполнения по запросу.
Редукционные клапаны Mankenberg серии RP814/815 PDF, 135.04 Кб PDF Подбор и техническое описание
Характеристики
- DN
- 100 - 800
- Kv, м3/ч
- 60 - 1800
- PN
- 16 - 25
- T max рабочей среды, С
- 130
- T min рабочей среды, C
- -10
- Бренд
- Mankenberg
- Вид оборудования
- Клапаны регулирующие
- Материал корпуса
- Сталь нержавеющая, Сталь углеродистая
- Материал седлового уплотнения
- Металл по металлу
- Материал уплотнения
- EPDM
- Область применения
- водоснабжение, ЖКХ, малая энергетика
- Производитель
- Mankenberg GmbH
- Рабочая среда
- нейтральные жидкости, агрессивные среды
- Серия
- RP814/815
- Страна
- Германия
- Тип клапана
- Редукционный
- Тип присоединения
- Ф/Ф
- Тип управления
- Прямого действия
