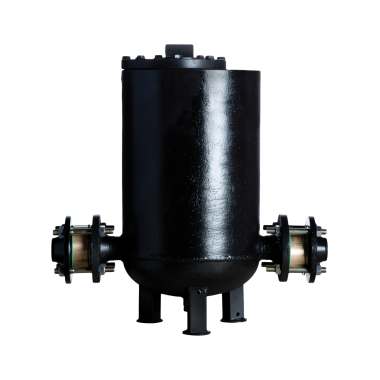

Конденсатный насос «Стимпамп» КН, DN 25×25, 40×40, 50×50, 80×50
Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Насос может приводиться в действие при помощи пара, сжатого воздуха или других химически неактивных газов. Не требует электроэнергии.
Принцип действия
Перекачиваемая жидкость безнапорным потоком поступает в корпус насоса через обратный клапан. Жидкость, заполняя полость насоса, приводит в действие поплавковый механизм, который при максимальном заполнении открывает клапан подачи рабочей среды (пар, газ). Давлением рабочей среды перекачиваемая жидкость вытесняется в конденсатную линию, расположенную за насосом. Уровень жидкости в насосе снижается — поплавковый механизм закрывает подающий клапан и открывает клапан, связывающий насос с атмосферой. Жидкость снова заполняет корпус насоса, и цикл повторяется. Обратного тока жидкости не происходит благодаря двум обратным клапанам, включенным в обвязку насоса.
Механические конденсатные насосы «Стимпамп» серии КН PDF, 290.4 Кб PDF Технические характеристики и принцип действия
- DN
- 40 - 50
- PN
- 16
- T max рабочей среды, С
- 250
- Бренд
- Стимпамп
- Вид оборудования
- Насосы механические конденсатные
- Материал корпуса
- Сталь углеродистая
- Область применения
- нефтегазовая промышленность, ЖКХ, малая энергетика, пищевая промышленность, энергетическая промышленность, легкая промышленность, пароконденсатные системы
- Объем, перекачиваемый за цикл, л
- 20
- Производитель
- ООО Торговый Дом АДЛ
- Рабочая среда
- конденсат, вода, нейтральные газы, пар
- Серия
- КН01
- Страна
- Россия
