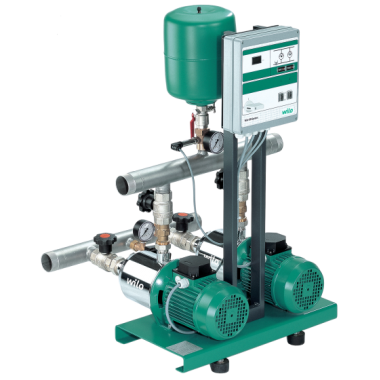

Wilo-Economy, Wilo-Comfort, -Comfort-N, Wilo-Vario Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими горизонтальными высоконапорными центробежными насосами из нержавеющей стали
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Компактная установка с оптимальным соотношением цены и качества, отвечающая требованиям нормы DIN 1988 2-4 параллельно включенных горизонтальных высоконапорных центробежных насоса серии MHI, полностью выполненных из нержавеющей стали простая установка и надежность в эксплуатации благодаря встроенным приборам управления ER 2 - ER 4 Технические характеристики Расход Qмакс. 75 м/ч Высота подачи Hмакс. 60 м Подключение к сети 3~230 В/400 В, 50 Гц Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями EVU Температура перекачиваемой среды макс. 50 °C Рабочее давление 10 бар Входное давление 6 бар Номинальный внутренний диаметр для подсоединения R 2, R 2, R 3 Вид защиты IP 44 2-4 насоса на установку Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции Разводка трубопровода из нержавеющей стали 1.4571 Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон Клапан обратного течения с напорной стороны Мембранный напорный бак 8 л, PN 16, с напорной стороны Датчик давления, со стороны отводящего трубопровода Манометр (со стороны подводящего трубопровода) приобретается опционально Манометр (со стороны отводящего трубопровода) Предохранитель, срабатывающий при недостатке воды, приобретается опционально Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции, другие исполнения по запросу Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений, разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления Насосы: 2–4 параллельно расположенных насоса серий MHI 2, MHI 4, MHI 8 и MHI 16, все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301 Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны Мембранный напорный бак: 8 л/PN 16 со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов, в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807 Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy-регулятора Индикация давления: через манометр 63 мм со стороны конечного давления Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER 2-4 Рабочие колеса: нержавеющая сталь 1.4301/1.4404 Секции: нержавеющая сталь 1.4301/1.4404 Корпус насоса: нержавеющая сталь 1.4301/1.4404 Вал: нержавеющая сталь 1.4404 Уплотнение: EPDM (EP 851)/Viton Крышка корпуса: 1.4301/1.4404 Скользящее торцевое уплотнение: графит/карбид вольфрама Напорный кожух: 1.4301/1.4404 Подшипники: карбид вольфрама Основание насоса: алюминий Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления Упаковка Инструкция по монтажу и эксплуатации Купить установки для водоснабжения Wilo-Economy CO-MHI.../ER вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок для водоснабжения Wilo-Economy CO-MHI.../ER:
Тип Подключение Номинальное Мощность Число Кол. рабочих Кол. резервных Вес, прим. m Арт.-№ CO-2 MHI 202/ER 3~230/400 В, 50 Гц PN 10 бар 4 м3/ч 2 1 1 50 кг 2520777 CO-2 MHI 203/ER 3~230/400 В, 50 Гц PN 10 бар 4 м3/ч 3 1 1 50 кг 2520778 CO-2 MHI 204/ER 3~230/400 В, 50 Гц PN 10 бар 4 м3/ч 4 1 1 52 кг 2520779 CO-2 MHI 205/ER 3~230/400 В, Гц PN 10 бар 4 м3/ч 5 1 1 56 кг 2520780 CO-2 MHI 206/ER 3~230/400 В, Гц PN 10 бар 4 м3/ч 6 1 1 66 кг 2520781 CO-2 MHI 402/ER 3~230/400 В, 50 Гц PN 10 бар 8 м3/ч 2 1 1 54 кг 2520792 CO-2 MHI 403/ER 3~230/400 В, 50 Гц PN 10 бар 8 м3/ч 3 1 1 58 кг 2520793 CO-2 MHI 404/ER 3~230/400 В, Гц PN 10 бар 8 м3/ч 4 1 1 64 кг 2534338 CO-2 MHI 405/ER 3~230/400 В, Гц PN 10 бар 8 м3/ч 5 1 1 68 кг 2520795 CO-2 MHI 406/ER 3~230/400 В, Гц PN 10 бар 8 м3/ч 6 1 1 72 кг 2534341 CO-2 MHI 802/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 2 1 1 65 кг 2520807 CO-2 MHI 803/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 3 1 1 73 кг 2520808 CO-2 MHI 804/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 4 1 1 75 кг 2520809 CO-2 MHI 805/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 5 1 1 136 кг 2534344 CO-2 MHI 1602/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 2 1 1 114 кг 2520819 CO-2 MHI 1603/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 3 1 1 119 кг 2534332 CO-2 MHI 1604/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 4 1 1 126 кг 2534335 CO-3 MHI 202/ER 3~230/400 В, 50 Гц PN 10 бар 8 м3/ч 2 2 1 71 кг 2520782 CO-3 MHI 203/ER 3~230/400 В, 50 Гц PN 10 бар 8 м3/ч 3 2 1 71 кг 2520783 CO-3 MHI 204/ER 3~230/400 В, 50 Гц PN 10 бар 8 м3/ч 4 2 1 74 кг 2520784 CO-3 MHI 205/ER 3~230/400 В, Гц PN 10 бар 8 м3/ч 5 2 1 80 кг 2520785 CO-3 MHI 206/ER 3~230/400 В, Гц PN 10 бар 8 м3/ч 6 2 1 95 кг 2520786 CO-3 MHI 402/ER 3~230/400 В, 50 Гц PN 10 бар 16 м3/ч 2 2 1 77 кг 2520797 CO-3 MHI 403/ER 3~230/400 В, 50 Гц PN 10 бар 16 м3/ч 3 2 1 83 кг 2520798 CO-3 MHI 404/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 4 2 1 91 кг 2534339 CO-3 MHI 405/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 5 2 1 98 кг 2520800 CO-3 MHI 406/ER 3~230/400 В, Гц PN 10 бар 16 м3/ч 6 2 1 104 кг 2534342 CO-3 MHI 802/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 2 2 1 94 кг 2520811 CO-3 MHI 803/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 3 2 1 106 кг 2520812 CO-3 MHI 804/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 4 2 1 109 кг 2520813 CO-3 MHI 805/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 5 2 1 144 кг 2534345 CO-3 MHI 1602/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 2 2 1 152 кг 2520822 CO-3 MHI 1603/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 3 2 1 158 кг 2534333 CO-3 MHI 1604/ER 3~230/400 В, Гц PN 10 бар 32 м3/ч 4 2 1 169 кг 2534336 CO-4 MHI 202/ER 3~230/400 В, 50 Гц PN 10 бар 12 м3/ч 2 3 1 82 кг 2520787 CO-4 MHI 203/ER 3~230/400 В, 50 Гц PN 10 бар 12 м3/ч 3 3 1 82 кг 2520788 CO-4 MHI 204/ER 3~230/400 В, 50 Гц PN 10 бар 12 м3/ч 4 3 1 86 кг 2520789 CO-4 MHI 205/ER 3~230/400 В, Гц PN 10 бар 12 м3/ч 5 3 1 94 кг 2520790 CO-4 MHI 206/ER 3~230/400 В, Гц PN 10 бар 12 м3/ч 6 3 1 114 кг 2520791 CO-4 MHI 402/ER 3~230/400 В, 50 Гц PN 10 бар 24 м3/ч 2 3 1 90 кг 2520802 CO-4 MHI 403/ER 3~230/400 В, 50 Гц PN 10 бар 24 м3/ч 3 3 1 98 кг 2520803 CO-4 MHI 404/ER 3~230/400 В, Гц PN 10 бар 24 м3/ч 4 3 1 109 кг 2534340 CO-4 MHI 405/ER 3~230/400 В, Гц PN 10 бар 24 м3/ч 5 3 1 118 кг 2520805 CO-4 MHI 406/ER 3~230/400 В, Гц PN 10 бар 24 м3/ч 6 3 1 125 кг 2534343 CO-4 MHI 802/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 2 3 1 113 кг 2520815 CO-4 MHI 803/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 3 3 1 129 кг 2520816 CO-4 MHI 804/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 4 3 1 133 кг 2520817 CO-4 MHI 805/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 5 3 1 164 кг 2534346 CO-4 MHI 1602/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 2 3 1 189 кг 2520825 CO-4 MHI 1603/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 3 3 1 198 кг 2534334 CO-4 MHI 1604/ER 3~230/400 В, Гц PN 10 бар 48 м3/ч 4 3 1 212 кг 2534337
