Подробное описание
Wilo-Economy CO-1 ..., CO/T-1 ... .../CE+ .../ER, Wilo-Comfort-Vario COR-1 ... ...-GE .../VR
Инструкция по монтажу и эксплуатации Частота тока: 50 Hz
Тип

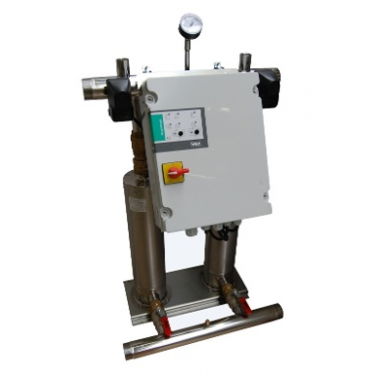

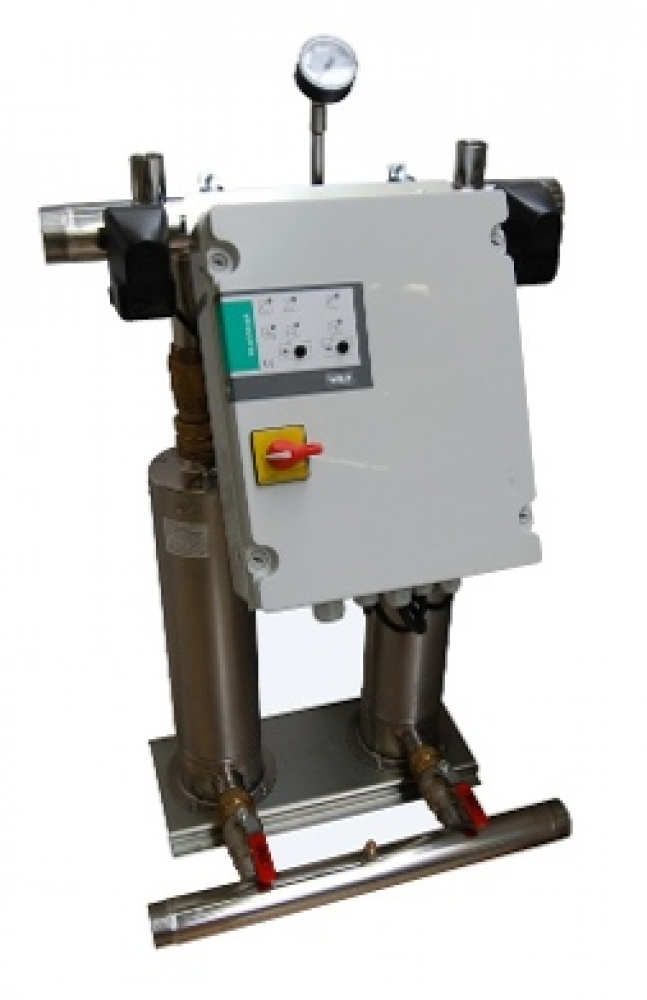

Установка повышения давления с двумя параллельными погружными насосами (подходит для монтажа за пределами воды), вертикальная, нормальновсасывающая, из нержавеющей стали, водоохлаждаемая и малошумная. Смонтирована на фундаментной раме, с комплектной системой трубопроводов, включая все гидравлические детали, центральный прибор управления, реле давления и полную кабельную прокладку.
Применение
Повышение давления и водоснабжение в бытовом секторе, а также для установки на малых коммерческих предприятиях, где требуется компактная конструкция и низкий уровень шума.
Обозначение
Пример: COE-2 TWI 5-304-DM/ BC COE Серия COmpact Export -2 Число насосов TWI 5 Серия насосов -3 Номинальный расход: 3 м3/ч 04 Кол-во ступеней: 4 -DM 3~400 В, 50 Гц / BC Прибор управления
Особенности/преимущества продукции
Насосы серии TWI 5 с низким уровнем шума благодаря водоохлаждаемому мотору, в диапазоне от 51 дБ(A) и 61 дБ (A) Двухнасосная установка повышения давления компактной конструкции благодаря вертикальной конструкции насоса Экономичная установка, основывающаяся на основных функциях прибора управления BC Продолжительный срок службы благодаря исполнению насосов и трубопроводов из нержавеющей стали
Технические данные
Расход Qмакс.: 14 м3/ч Напор Hмакс.: 68M Подключение к сети 3~400 В или 1~230 В ±10% 50 Гц Макс. температура перекачиваемой среды: +40 °C Макс. рабочее давление: 10 бар Номинальный диаметр для подсоединения G 2' Оснащение/функции
Приточные и сточные магистральные трубопроводы Шаровой запорный вентиль на стороне всасывания и напорной стороне Обратный клапан с напорной стороны 1 манометр 2 реле давления Прибор управления BC
Описание/конструкция
TWI 5: полностью из AISI 304 (1.4301), многоступенчатое и водоохлаждаемое исполнение, сертификация по KTW & TV Трубопроводы из AISI 304 (1.4301), G2”, PN 10 Обратный клапан и шаровой запорный вентиль из латуни Фундаментная рама из гальванически оцинкованной стали
Материалы
Трубопроводы: нержавеющая сталь AISI304 Клапан: Латунь Обратный клапан: Латунь Прибор управления BC: Синтетический материал Фундаментная рама: гальванически оцинкованная сталь
Объем поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления Упаковка Инструкция по монтажу и эксплуатации
