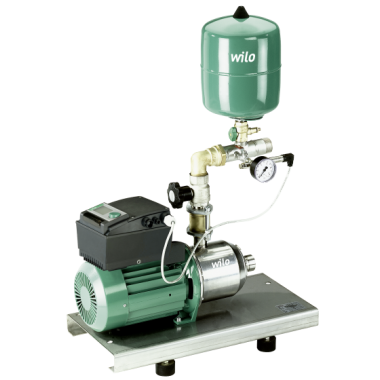

Установка водоснабжения Wilo-Comfort-Vario COR-1 MHIE...-GE

Инструкция по монтажу и эксплуатации » Wilo-Economy CO-1, CO/T-1../CE+ .../ER, Wilo-Comfort-Vario COR-1...-GE .../VR MHIE 1ph Установки водоснабжения WILO с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения Полностью автоматическое водоснабжение в режиме подвода из городской водопроводной сети или накопительного резервуара Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

• Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенным частотным преобразователем с воздушным охлаждением
• Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя
• встроенная полная защита мотора посредством датчиков PTC
• Встроенная система определения сухого хода с автоматическим отключением при недостатке воды через характеристику мощности регулирующей электроники мотора

• Подключение к сети 3~400 В, 50/60 Гц или в зависимости от типа также 1~230В, 50/60Гц
• Температура перекачиваемой жидкости макс. 70 °C
• Рабочее давление 10 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения со стороны всасывания Rp 1 - Rp 2
• Номинальный внутренний диаметр для подсоединения с напорной стороны Rp 1 - Rp 2
• Вид защиты IP 54

• 1 насос серии MHIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
• Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
• Разводка трубопровода из нержавеющей стали 1.4571
• Запорная арматура с напорной стороны
• Клапан обратного течения с напорной стороны
• Мембранный напорный бак, 8-литровый, PN 16
• При мощности мотора от 11 до 22 кВт включая VR-регулятор

• Фундаментная рама: нержавеющая сталь 1.4301 с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений, Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется по одному насосу серий MHIE 2.., 4.., 8.. или 16.. (мощность мотора макс. до 2,2 кВт), благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 24 до макс. 60 Гц, все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
• Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов, в целях осмотра и проверки оснащается запорным шаровым краном из CuZn, Ni с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4404
• Уплотнения из EPDM (EP851)/Viton
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцевое уплотнение из карбида вольфрама/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса из алюминия

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
