Установка водоснабжения с разделением системы и нормальновсасывающим высоконапорным центробежным насосом
Подробное описание
Инструкция по монтажу и эксплуатации »
Установка водоснабжения с разделением системы и нормальновсасывающим высоконапорным центробежным насосом
Применение
Автоматическая система водоснабжения с приемным резервуаром для прямого подключения к общественной сети водоснабжения Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции Обозначение
Пример: Wilo-CO/T-1 MVI 204/ER CO Компактная установка повышения давления T Со встроенным приемным резервуаром в качестве разделителя систем 1 С одним насосом MVI Серия насосов 2 Номинальный объемный расход одинарного насоса [м3/ч] 04 Число секций одинарного насоса ER Прибор управления, ER = регулятор Economy
Компактная, готовая к подключению установка для применения в любой сфере, где требуется разделение системы. Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVI Мотор трехфазного тока IEC (Level IE2), от 0,75 кВт), 2-полюсный Простота настройки и надежность в работе за счет использования прибора управления ER-1 Технические характеристики Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу) Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C) Температура окружающей среды макс. 40 °C Рабочее давление 16 бар Входное давление 6 бар Ступени давления переключения 6/10/16 бар Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1” Номинальный внутренний диаметр для подсоединения со стороны подвода R 1” Частота вращения 2900 об/мин Класс защиты IP 41 Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при >, 4 кВт последовательно включаемом электромеханическом блоке питания) Предохранители AC3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения Допустимые перекачиваемые среды (другие среды по запросу): чистая вода без осаждающихся веществ, бытовая, холодная, охлаждающая и дождевая вода, питьевая вода, вода для пожаротушения Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
Оснащение 1 насос серии MVI Макс. число секций: 10 Полиэтиленовый приемный резервуар с естественной вентиляцией (120 л) Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии Запорная арматура с напорной стороны Обратный клапан с напорной стороны Приемный резервуар с поплавковым клапаном и поплавковым выключателем Мембранный напорный бак 8 л, PN16, с напорной стороны Защита от сухого хода Описание/Конструкция Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из PE, с полной разводкой трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с сухим ротором (серия MVI) и полностью смонтированный и готовый к подключению прибор управления ER1. Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807 Прибор управления: в серийном исполнении установка оснащается Economyрегулятором ER-1 Материалы Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 Корпус насоса из нержавеющей стали 1.4301/1.4404 Вал из нержавеющей стали 1.4301/1.4404 Уплотнение EPDM (EP 851)/FKM (Viton) Крышка корпуса из нержавеющей стали 1.4301/1.4404 Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404 Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита Напорный кожух из нержавеющей стали 1.4301/1.4404 Подшипники из карбида вольфрама Основание насоса ENGJL250 Система трубопроводов из нержавеющей стали 1.4571 Объем поставки Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления Упаковка Инструкция по монтажу и эксплуатации

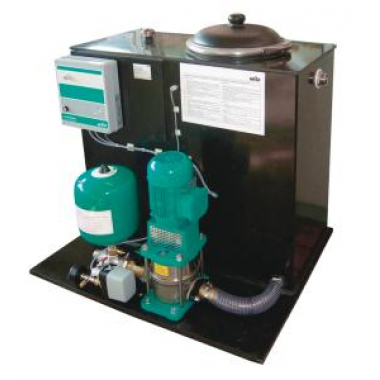

Установка для водоснабжения Wilo-Economy CO/T-1 MVI.../ER Тип Подключение к сети Число секций Мощность м3/ч давление бар Вес, прим.m / кг Арт.-№ CO/T-1 MVI 202/ER 3~230/400 В, 50 Гц 2 4 PN 6 68 2504448 CO/T-1 MVI 203/ER 3~230/400 В, 50 Гц 3 4 PN 6 69 2504449 CO/T-1 MVI 204/ER 3~230/400 В, 50 Гц 4 4 PN 6 73 2504450 CO/T-1 MVI 205/ER 3~230/400 В, 50 Гц 5 4 PN 6 74 2504451 CO/T-1 MVI 206/ER 3~230/400 В, 50 Гц 6 4 PN 10 75 2504452 CO/T-1 MVI 207/ER 3~230/400 В, 50 Гц 7 4 PN 10 76 2504453 CO/T-1 MVI 208/ER 3~230/400 В, 50 Гц 8 4 PN 10 85 2504454 CO/T-1 MVI 210/ER 3~230/400 В, 50 Гц 10 4 PN 16 86 2504455 CO/T-1 MVI 402/ER 3~230/400 В, 50 Гц 2 8 PN 6 69 2504456 CO/T-1 MVI 403/ER 3~230/400 В, 50 Гц 3 8 PN 6 73 2504457 CO/T-1 MVI 404/ER 3~230/400 В, 50 Гц 4 8 PN 6 74 2504458 CO/T-1 MVI 405/ER 3~230/400 В, 50 Гц 5 8 PN 6 75 2504459 CO/T-1 MVI 406/ER 3~230/400 В, 50 Гц 6 8 PN 10 83 2504460 CO/T-1 MVI 407/ER 3~230/400 В, 50 Гц 7 8 PN 10 84 2504461 CO/T-1 MVI 408/ER 3~230/400 В, 50 Гц 8 8 PN 10 85 2504462 CO/T-1 MVI 410/ER 3~230/400 В, 50 Гц 10 8 PN 16 86 2504463
