Инструкция по монтажу и эксплуатации »

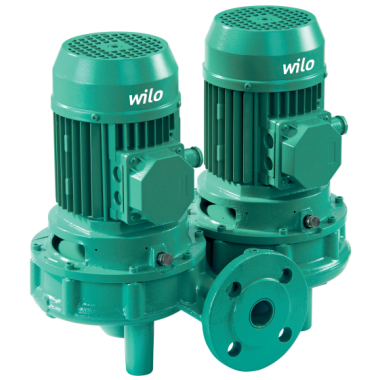

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения
Подробное описание
Тип (MEI) внутренний диаметр фланца Габаритная длина l0 мощность электро- двигателя P2 частота вращения n Вес, прим. m Арт.-№ DPL 32/85-0,37/2* 0.40 DN 32 260 мм 0.37 кВт 2,900 об/мин 36 кг 2150365 DPL 32/95-0,55/2* 0.40 DN 32 260 мм 0.55 кВт 2,900 об/мин 41 кг 2150366 DPL 32/105-0,12/4* 0.40 DN 32 260 мм 0.12 кВт 1,500 об/мин 34 кг 2150372 DPL 32/105-0,75/2* 0.40 DN 32 260 мм 0.75 кВт 2,900 об/мин 45 кг 2121239 DPL 32/125-1,1/2* 0.40 DN 32 260 мм 1.1 кВт 2,900 об/мин 53 кг 2121240 DPL 32/135-0,25/4* 0.40 DN 32 260 мм 0.25 кВт 1,450 об/мин 35 кг 2150373 DPL 32/135-1,1/2* 0.40 DN 32 260 мм 1.1 кВт 2,900 об/мин 53 кг 2121241 DPL 32/135-1,5/2* 0.40 DN 32 260 мм 1.5 кВт 2,900 об/мин 63 кг 2155462 DPL 32/165-3/2 0.40 DN 32 320 мм 3 кВт 2,900 об/мин 99 кг 2121242 DPL 32/175-4/2 0.40 DN 32 320 мм 4 кВт 2,900 об/мин 114 кг 2121243 DPL 40/75-0,12/2 - DN 40 250 мм 0.12 кВт 2,780 об/мин 37 кг 2157302 DPL 40/90-0,37/2* 0.40 DN 40 250 мм 0.37 кВт 2,900 об/мин 39 кг 2089642 DPL 40/115-0,55/2* 0.40 DN 40 250 мм 0.55 кВт 2,900 об/мин 41 кг 2089643 DPL 40/120-1,5/2* 0.40 DN 40 320 мм 1.5 кВт 2,900 об/мин 65 кг 2121244 DPL 40/130-0,25/4* 0.40 DN 40 320 мм 0.25 кВт 1,450 об/мин 42 кг 2089620 DPL 40/130-2,2/2* 0.40 DN 40 320 мм 2.2 кВт 2,900 об/мин 67 кг 2121245 DPL 40/150-3/2* 0.40 DN 40 320 мм 3 кВт 2,900 об/мин 78 кг 2121246 DPL 40/160-0,37/4* 0.40 DN 40 320 мм 0.37 кВт 1,450 об/мин 44 кг 2089621 DPL 40/160-4/2* 0.40 DN 40 320 мм 4 кВт 2,900 об/мин 91 кг 2121247 DPL 40/165-4/2 0.40 DN 40 340 мм 4 кВт 2,900 об/мин 118 кг 2121248 DPL 40/175-5,5/2 0.40 DN 40 340 мм 5.5 кВт 2,900 об/мин 146 кг 2121249 DPL 40/195-7,5/2 0.40 DN 40 440 мм 7.5 кВт 2,900 об/мин 186 кг 2121250 DPL 50/95-0,55/2* 0.40 DN 50 280 мм 0.55 кВт 2,900 об/мин 41 кг 2152445 DPL 50/105-0,12/4* 0.40 DN 50 280 мм 0.12 кВт 1,500 об/мин 37 кг 2150374 DPL 50/105-0,75/2* 0.40 DN 50 280 мм 0.75 кВт 2,900 об/мин 43 кг 2155465 DPL 50/120-1,5/2* 0.40 DN 50 340 мм 1.5 кВт 2,900 об/мин 66 кг 2121252 DPL 50/130-0,37/4* 0.40 DN 50 340 мм 0.37 кВт 1,450 об/мин 46 кг 2089623 DPL 50/130-2,2/2* 0.40 DN 50 340 мм 2.2 кВт 2,900 об/мин 68 кг 2121253 DPL 50/140-3/2* 0.40 DN 50 340 мм 3 кВт 2,900 об/мин 79 кг 2121254 DPL 50/150-4/2* 0.40 DN 50 340 мм 4 кВт 2,900 об/мин 92 кг 2121255 DPL 50/155-4/2 0.40 DN 50 340 мм 4 кВт 2,900 об/мин 113 кг 2121256 DPL 50/160-0,55/4* 0.40 DN 50 340 мм 0.55 кВт 1,450 об/мин 53 кг 2089624 DPL 50/165-5,5/2 0.40 DN 50 340 мм 5.5 кВт 2,900 об/мин 150 кг 2121257 DPL 50/175-5,5/2 0.40 DN 50 340 мм 5.5 кВт 2,900 об/мин 150 кг 2121258 DPL 50/175-7,5/2 0.40 DN 50 440 мм 7.5 кВт 2,900 об/мин 165 кг 2121259 DPL 50/185-7,5/2 0.40 DN 50 440 мм 7.5 кВт 2,900 об/мин 172 кг 2121260 DPL 65/110-0,25/4* 0.40 DN 65 340 мм 0.25 кВт 1,450 об/мин 51 кг 2133205 DPL 65/110-2,2/2* 0.40 DN 65 340 мм 2.2 кВт 2,900 об/мин 76 кг 2121262 DPL 65/115-1,5/2* 0.40 DN 65 340 мм 1.5 кВт 2,900 об/мин 72 кг 2121261 DPL 65/120-0,37/4* 0.40 DN 65 340 мм 0.37 кВт 1,450 об/мин 53 кг 2133206 DPL 65/120-3/2* 0.40 DN 65 340 мм 3 кВт 2,900 об/мин 87 кг 2121263 DPL 65/130-0,55/4* 0.40 DN 65 340 мм 0.55 кВт 1,450 об/мин 61 кг 2133207 DPL 65/130-4/2* 0.40 DN 65 340 мм 4 кВт 2,900 об/мин 100 кг 2121264 DPL 65/145-5,5/2 0.40 DN 65 340 мм 5.5 кВт 2,900 об/мин 153 кг 2121265 DPL 65/155-5,5/2 0.40 DN 65 340 мм 5.5 кВт 2,900 об/мин 154 кг 2121266 DPL 65/155-7,5/2 0.40 DN 65 340 мм 7.5 кВт 2,900 об/мин 170 кг 2121267 DPL 65/165-5,5/2 0.40 DN 65 430 мм 5.5 кВт 2,900 об/мин 171 кг 2121268 DPL 65/175-5,5/2 0.40 DN 65 430 мм 5.5 кВт 2,900 об/мин 171 кг 2121269 DPL 65/175-7,5/2 0.40 DN 65 430 мм 7.5 кВт 2,900 об/мин 186 кг 2121270 DPL 80/105-3/2* 0.40 DN 80 360 мм 3 кВт 2,900 об/мин 90 кг 2121272 DPL 80/110-4/2* 0.40 DN 80 360 мм 4 кВт 2,900 об/мин 103 кг 2121273 DPL 80/115-2,2/2* 0.40 DN 80 360 мм 2.2 кВт 2,900 об/мин 80 кг 2121271 DPL 80/120-0,55/4* 0.40 DN 80 360 мм 0.55 кВт 1,450 об/мин 64 кг 2133208 DPL 80/120-4/2* 0.40 DN 80 360 мм 4 кВт 2,900 об/мин 103 кг 2155463 DPL 80/120-5,5/2 0.40 DN 80 360 мм 5.5 кВт 2,900 об/мин 109 кг 2155464 DPL 80/125-0,75/4* 0.40 DN 80 360 мм 0.75 кВт 1,450 об/мин 59 кг 2121233 DPL 80/140-1,1/4* 0.40 DN 80 360 мм 1.1 кВт 1,450 об/мин 75 кг 2121234 DPL 80/145-5,5/2 0.40 DN 80 400 мм 5.5 кВт 2,900 об/мин 168 кг 2121274 DPL 80/155-7,5/2 0.40 DN 80 400 мм 7.5 кВт 2,900 об/мин 185 кг 2121275 DPL 100/135-1,1/4 0.40 DN 100 500 мм 1.1 кВт 1,450 об/мин 135 кг 2121235 DPL 100/145-1,5/4 0.40 DN 100 500 мм 1.5 кВт 1,450 об/мин 145 кг 2121236 DPL 100/165-2,2/4 0.40 DN 100 500 мм 2.2 кВт 1,450 об/мин 173 кг 2121237 DPL 100/175-3/4 0.40 DN 100 500 мм 3 кВт 1,450 об/мин 176 кг 2121238
