Описание крана шарового 11с67п под приварку с редуктором бренда Маршал
Кран шаровой 11с67п с концами под приварку предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на тру-бопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

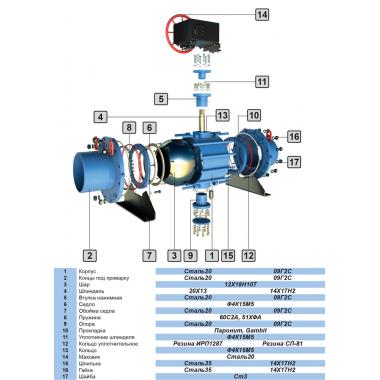

Сварной корпус из углеродистой стали. Запорный шар установлен на опорах. Антистатическое устройство. Фторопластовые седла в металлических обоймах прижимаются к шару пружинами. Аварийная система подачи уплотняющей смазки. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Дренажная пробка для сброса из корпуса воды и конденсата. Управление краном производится вручную вращением маховика редуктора. Положение запорного шара контролируется с помощью указателя. Положение крана при монтаже на трубопроводе - произвольное, с потоком рабочей среды в любом направлении.
- Вес
- 33
- Диаметр условный DN, мм
- 150
- Единица измерения
- шт
- Класс герметичности
- 'А' по ГОСТ 9544
- Конструкция
- стандартный проход
- Максимальная температура рабочей среды, С°
- 180
- Материал корпуса
- сталь
- Материал прокладки
- паронит
- Материал уплотнения
- фторопласт
- Материал шара
- нержавеющая сталь
- Материал шпинделя
- сталь
- Объем
- 0,03631
- Привод
- редуктор
- Производитель
- Маршал
- Рабочая среда
- вода, газ, нефтепродукты
- Рабочее давление, МПа
- 1.6
- Способ изготовления корпуса
- разборный
- Средний ресурс, циклов
- 10000
- Срок службы, лет
- 30
- Тип соединения
- под приварку
