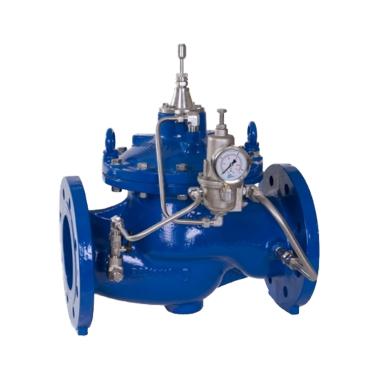

Клапаны с пилотом Гранрег КАТ10/03
Клапаны с пилотом Гранрег КАТ10/03
Гранрег

Клапаны с пилотом Гранрег КАТ10/03

В сравнение

Регулирующие клапаны с пилотным управлением КАТ10, КАТ20 для жидких неагрессивных сред t° до +80 °С (Торговый Дом АДЛ, Россия)

Клапаны серии КАТ10 (КАТ20) — новейшая линия клапанов с пилотным управлением. Клапаны созданы в соответствии с требованиями к особо ответственным системам водоснабжения.

Подробное описание
0 ₽
На складе Заказать в 1 клик

Регулирующие клапаны с пилотным управлением КАТ10, КАТ20 для жидких неагрессивных сред t° до +80 °С (Торговый Дом АДЛ, Россия)

Клапаны серии КАТ10 (КАТ20) — новейшая линия клапанов с пилотным управлением. Клапаны созданы в соответствии с требованиями к особо ответственным системам водоснабжения.

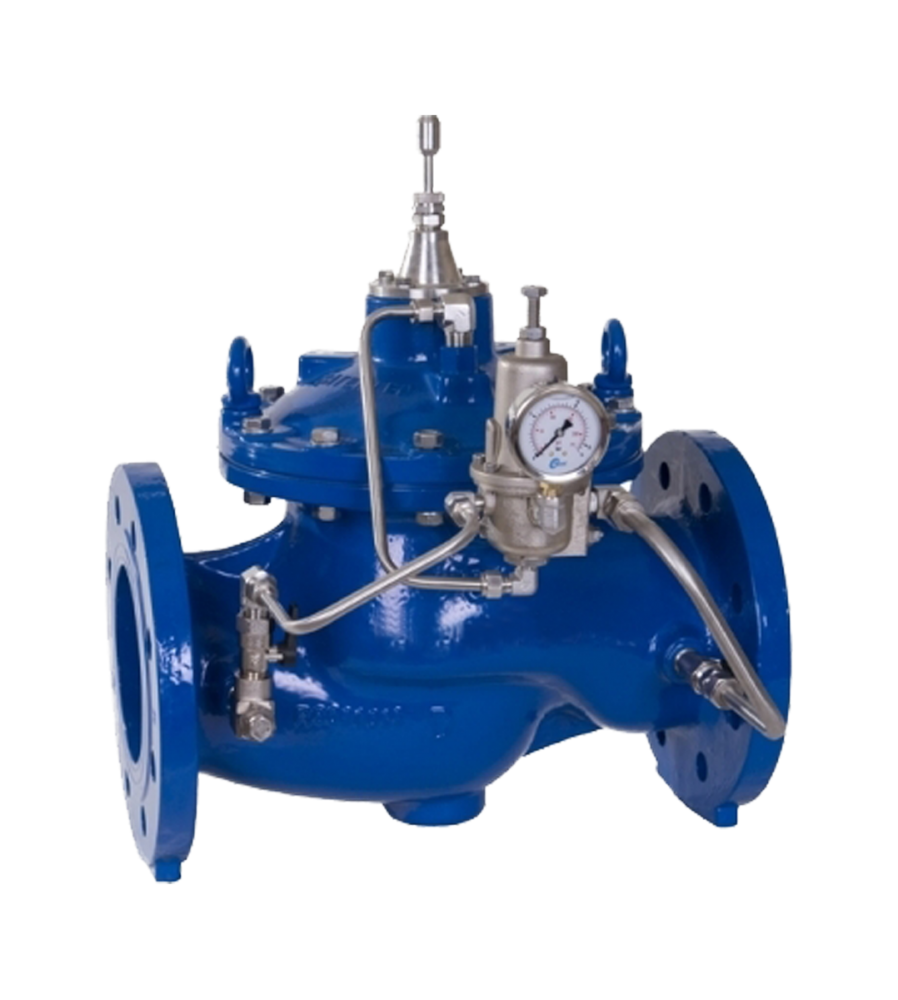

Перепускные клапаны КАТ 10/03

Клапан поддерживает постоянное предварительно установленное давление до себя независимо от колебаний расхода. Клапан полностью закрывается, когда давление до него падает ниже установленного и полностью открывается, когда давление до него превышает установленное.

Характеристики клапанов

  • класс герметичности А,
  • возможность регулирования потока среды при расходах, близких к нулю, при этом нет необходимости в установке специальных устройств, например, дроссельных клапанов, байпасных кранов и т.д.,
  • обеспечение минимальных потерь давления при полностью открытом клапане,
  • расположение верхней направляющей штока вне проточной части исключает засорение данного узла и позволяет обеспечить надежную работу клапана без заклиниваний,
  • отсутствие дополнительных уплотнений по штоку,
  • встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом,
  • возможность комплектации клапанов обвязкой, необходимой для выполнения задач именно под требования вашей системы,
  • ремонтопригодность и простота в обслуживании в условиях неспециализированной мастерской.

Особенности конструкции

  • корпус клапана изготавливается из высокопрочного чугуна, устойчивого к большим механическим и гидравлическим нагрузкам,
  • стандартный клапан с одиночной камерой управления обеспечивает бесперебойную работу и точное регулирование. Если возникает необходимость в двойной камере управления, устанавливается дополнительный разделительный диск без демонтажа клапана из трубопровода,
  • седло, плунжер и направляющие могут быть выполнены из нержавеющей стали или алюминиево-бронзового сплава,
  • возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов,
  • механический индикатор положения,
  • все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали.


Регулирующие клапаны с пилотным управлением серии КАТ 10/20 PDF, 570.74 Кб PDF Технические характеристики и принцип действия
Характеристики
DN
40 - 800
Kv, м3/ч
43 - 7000
PN
16 - 25
T max окружающей среды, С
80
T max рабочей среды, С
80
T min окружающей среды, C
-10
T min рабочей среды, C
-10
Бренд
Гранрег
Вид оборудования
Клапаны регулирующие
Давление настройки максимальное, бар
10
Давление настройки минимальное, бар
1
Материал корпуса
Чугун высокопрочный
Материал мембраны
NBR
Материал седлового уплотнения
NBR
Область применения
водоснабжение, пожаротушение
Производитель
ООО Торговый Дом АДЛ
Рабочая среда
вода
Серия
КАТ10/03
Страна
Россия
Тип клапана
Перепускной
Тип корпуса
Прямой
Тип присоединения
Ф/Ф
Тип управления
Прямого действия
