Установки поддержания давления Flexcon MPR-S

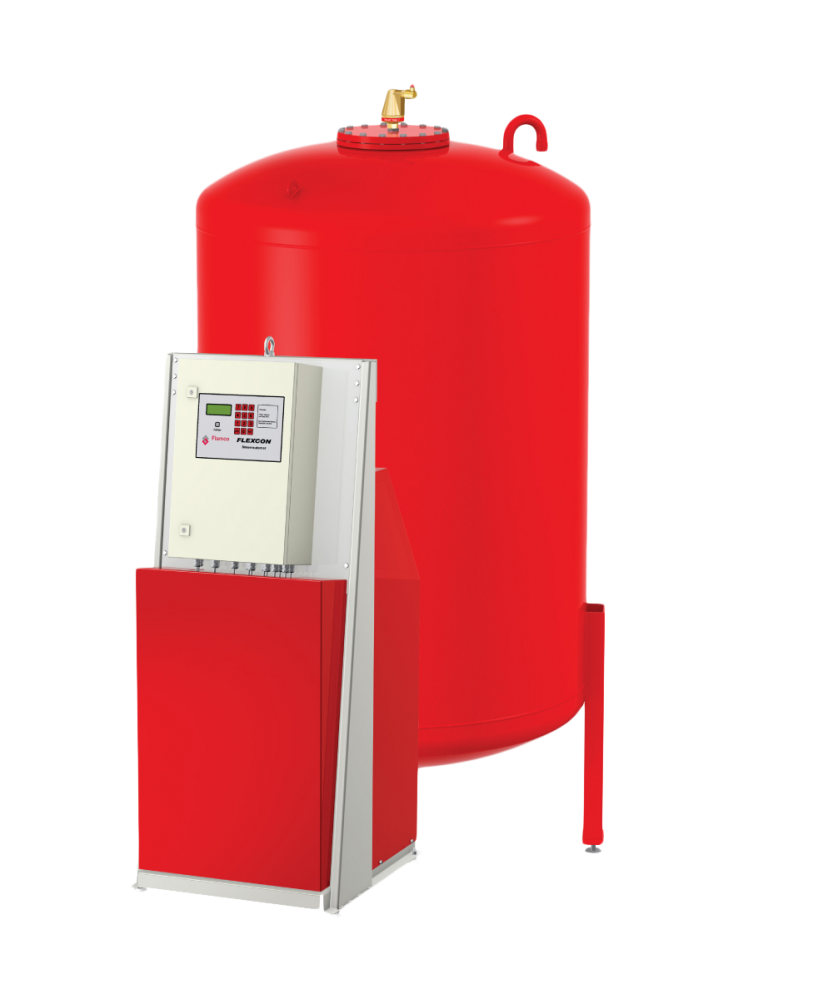

Автоматическая установка поддержания давления Flexcon MPR-S (управление с помощью насосов)

АУПД Flexcon MPR-S используется для поддержания постоянного давления, компенсации температурных расширений, деаэрации и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения.

Назначение установки Flexcon MPR-S

Поддержание давления

АУПД Flexcon MPR-S поддерживает требуемое давление в системе в узком диапазоне (± 0,1 бар) во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения. В стандартном исполнении установка АУПД

Flexcon MPR-S состоит из следующих частей:

• мембранный расширительный бак,
• блок управления,
• подсоединение к баку.

Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью.

Деаэрация

Деаэрация в АУПД Flexcon MPR-S основывается на принципе понижения давления (дросселирования). Когда теплоноситель под давлением входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается. Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака. Чтобы удалить из воды как можно больше воздуха, на входе теплоносителя в расширительный бак установлен специальный отсек с кольцами PALL: это повышает деаэрационную способность в 2-3 раза по сравнению с обычными установками.

Подпитка

Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак.

Автоматическая установка поддержания давления Flexcon MPR-S PDF, 1.6 Мб PDF Техническое описание
